La selección de herramientas dicta el límite máximo de rendimiento de producción, costo por pieza, consistencia dimensional y velocidad de comercialización. Una desalineación entre el diseño de la pieza y la arquitectura del troquel crea enormes riesgos operativos en el taller. El exceso de ingeniería atrapa el capital en herramientas innecesarias que nunca alcanzarán el volumen necesario para obtener un retorno de la inversión. La falta de ingeniería destruye los márgenes a través de altos requisitos de mano de obra, tiempos de ciclo lentos y calidad inconsistente de las piezas. Debe evaluar cuidadosamente los tipos principales de troqueles de estampado ( de una sola etapa, compuestos, combinados y progresivos) según el volumen de producción, la complejidad geométrica y los requisitos de tolerancia. Esta guía detalla cómo hacer coincidir la geometría de su pieza con la estrategia de herramientas adecuada, lo que garantiza que implemente el capital de manera eficiente y cumpla con estrictas tolerancias de ingeniería.
Troqueles de una sola etapa: más adecuados para producción de bajo volumen, creación de prototipos o piezas excepcionalmente grandes donde el objetivo principal es minimizar el costo inicial de herramientas.
Troqueles compuestos: la opción óptima para piezas planas de alta precisión (como arandelas o piezas en bruto de engranajes) que requieren una concentricidad estricta, ejecutando múltiples cortes en un solo golpe sin operaciones de doblado. Ofrecen tiempos de construcción más rápidos y costos más bajos que los troqueles progresivos.
Troqueles combinados: un enfoque híbrido que realiza tanto el corte como el formado (como doblar o estampar) en un solo golpe, ideal para geometrías específicas que requieren más que un troquel compuesto pero menos que una configuración progresiva.
Troqueles progresivos: el estándar para la fabricación compleja y de gran volumen, que ofrece el menor costo por pieza a expensas de una importante inversión inicial en ingeniería y herramientas.
Tabla de contenido
Seleccionar la arquitectura de herramientas correcta requiere una comprensión profunda de cómo se comporta la chapa metálica bajo presión. Cada tipo de troquel gestiona el flujo de material, la eliminación de desechos y la transferencia de piezas de forma diferente. Debemos establecer definiciones técnicas claras para las arquitecturas de herramientas principales disponibles en el estampado de metal antes de combinarlas con series de producción específicas.
Los troqueles de una sola etapa realizan exactamente una operación por carrera de prensa. Estos troqueles se diseñan para ejecutar una única función, como tapar un perfil, perforar un orificio o doblar una brida. Debido a que el troquel solo maneja un paso, la fabricación de una pieza con múltiples funciones requiere una serie de troqueles distintos de una sola etapa alineados en múltiples prensas.
Los operadores o brazos robóticos deben transferir manualmente la pieza de trabajo entre estas prensas discretas para completar la pieza. Este requisito de transferencia limita significativamente las pulsaciones por minuto (SPM). Las herramientas de una sola etapa requieren un tiempo mínimo de ingeniería y utilizan juegos de troqueles estándar, lo que las hace muy accesibles para tiradas cortas. Sin embargo, la dependencia de mecanismos de transferencia externos aumenta el riesgo de errores de posicionamiento. Si un operador carga una pieza en bruto ligeramente descentrada en un troquel de perforación secundario, la ubicación del orificio resultante no pasará la inspección.
Los troqueles compuestos representan una forma avanzada de herramientas de una sola etapa. Realizan múltiples operaciones de corte o perforación de un solo golpe en una sola estación. Los ingenieros logran esto anidando los componentes macho y hembra del troquel. Este anidamiento permite que la herramienta corte características internas y el perímetro externo simultáneamente cuando el ariete llega al punto muerto inferior.
Durante el ciclo de prensa, el material permanece firmemente sujeto entre el punzón y la cara del troquel mediante una pesada placa extractora cargada por un resorte. Esta acción de sujeción evita que el metal se distorsione o se mueva mientras los bordes cortantes cortan el material. Si bien los troqueles compuestos se centran principalmente en el corte, a veces se pueden integrar operaciones superficiales menores, como el estampado superficial. Se destacan por producir piezas perfectamente planas con una concentricidad impecable porque los cortes internos y externos se realizan exactamente en el mismo momento.
Los troqueles combinados realizan operaciones de corte y conformado en una sola pasada de prensa. A diferencia de los troqueles compuestos, que se limitan al corte plano, los troqueles combinados introducen capacidades de conformado 3D en una sola estación. Un ejemplo común consiste en cortar un disco circular e inmediatamente colocarlo en una copa poco profunda antes de que la prensa regrese al punto muerto superior.
La sincronización es el desafío de ingeniería más difícil dentro de un troquel combinado. La herramienta debe completar la acción de corte justo antes de que comience la acción de formado. Esta secuencia permite que el material fluya libremente hacia la cavidad de formación sin romperse. Los troqueles combinados reducen la cantidad de prensas requeridas, pero exigen cálculos precisos de holgura para controlar la recuperación elástica, el adelgazamiento del material y el desgaste del anillo de tracción.
Los troqueles progresivos utilizan herramientas de estaciones múltiples donde una tira continua de metal se alimenta a través de estaciones secuenciales. El equipo de alimentación de bobinas empuja la materia prima hacia el interior de la matriz en incrementos precisos, lo que se conoce como paso de progresión. Cada estación realiza una operación distinta, como punzonar, acuñar o doblar, construyendo la pieza característica por característica.
El material permanece adherido a una tira portadora o red mientras viaja a través de la herramienta. Esta red actúa como mecanismo de transporte. Los pasadores piloto con punta de bala se acoplan con orificios preperforados en la tira para garantizar una alineación absoluta antes de que los punzones golpeen el material. En la estación final, un punzón de corte separa la pieza terminada de la tira portadora. Los troqueles progresivos permiten una producción rápida y desatendida a cientos de golpes por minuto, pero requieren una ingeniería exhaustiva para gestionar el diseño de las tiras, la sincronización de los elevadores y la eliminación de desechos.
No se puede seleccionar un troquel basándose únicamente en la geometría. Los equipos de adquisiciones e ingeniería deben realizar un análisis comparativo de los criterios críticos para la toma de decisiones. Equilibrar estas dimensiones garantiza que las herramientas elegidas se alineen con las realidades del taller y las limitaciones de capital.
El volumen dicta su estrategia de herramientas. Debe analizar los puntos de interrupción del volumen para determinar cuándo el costo laboral del estampado de una sola etapa excede la amortización de un troquel progresivo. Los troqueles de una sola etapa dominan las tiradas de bajo volumen, normalmente menos de 10.000 unidades. Con este volumen, la mano de obra necesaria para mover piezas entre prensas sigue siendo matemáticamente viable en comparación con un enorme gasto de capital en herramientas.
Los troqueles compuestos y combinados encajan perfectamente en una producción de volumen medio, que generalmente abarca entre 10.000 y 50.000 unidades. Ofrecen un término medio, reduciendo la mano de obra sin exigir un gasto de capital masivo. Los troqueles progresivos se convierten en los favoritos matemáticos una vez que los volúmenes superan las 100.000 unidades. La alta velocidad y la naturaleza automatizada del estampado progresivo diluyen rápidamente la inversión inicial en ingeniería en un número masivo de unidades, lo que reduce el costo por pieza a fracciones de centavo.
La geometría influye mucho en la selección del troquel. Los troqueles progresivos manejan geometrías 3D complejas, múltiples curvaturas y embuticiones poco profundas con facilidad. El diseño de estaciones múltiples permite a los ingenieros desplegar curvas complejas en pasos secuenciales manejables. Sin embargo, la tira portadora puede estirarse ligeramente a medida que se mueve entre estaciones, lo que puede introducir variaciones menores de tolerancia en ubicaciones de orificios con tolerancias estrictas.
Los troqueles compuestos ofrecen una planitud y concentricidad superiores. Debido a que la herramienta corta todas las características simultáneamente mientras sujeta firmemente el material, la pieza no puede moverse. Esto elimina la distorsión del material que se ve a menudo en configuraciones progresivas. Si su impresión exige tolerancias estrictas de características internas a externas en un plano, las herramientas compuestas siempre superan a las herramientas progresivas.
Debe desglosar los gastos de capital iniciales frente a los gastos operativos a largo plazo. Los troqueles progresivos conllevan importantes factores de coste. Requieren mecanizado CNC complejo, trabajo de electroerosión por hilo, pasadores piloto precisos, elevadores e integración de sensores en el troquel para evitar accidentes catastróficos. Esta complejidad aumenta la inversión inicial y requiere aceros para herramientas de alta calidad como D2 o insertos de carburo para áreas de alto desgaste.
Los troqueles compuestos y de una sola etapa ofrecen simplicidad. Requieren menos componentes mecanizados y carecen de los intrincados mecanismos de alimentación de tiras de las herramientas progresivas. Esta simplicidad se traduce directamente en velocidad de comercialización. Los troqueles compuestos son significativamente más rápidos de diseñar y construir que los troqueles progresivos, lo que reduce drásticamente los tiempos de entrega iniciales y le permite lanzar productos más rápido.
Los plazos de ingeniería y fabricación varían enormemente entre los tipos de matrices. Un troquel de doblado simple de una sola etapa puede tardar dos semanas en fabricarse. Un troquel progresivo complejo con veinte estaciones puede requerir meses de fases de diseño, mecanizado, montaje y prueba. Debes tener en cuenta estos plazos de entrega en el cronograma de lanzamiento de tu producto para evitar perder ventanas de mercado.
Los riesgos de mantenimiento también aumentan con la complejidad. Los troqueles progresivos requieren fabricantes de herramientas y troqueles especializados para el afilado rutinario, la calibración de sensores y los ajustes de sincronización. Un solo punzón roto o un trozo extraído en un troquel progresivo detiene toda la línea de producción y puede romper el bloque del troquel. Los troqueles compuestos y de una sola etapa son generalmente más fáciles y económicos de mantener y requieren mano de obra menos especializada para el mantenimiento de rutina.
Las matrices de una sola etapa desempeñan un papel distintivo y vital en la fabricación. Debe especificar herramientas de una sola etapa cuando se enfrente a un presupuesto inicial bajo, un ciclo de vida de producto corto o una demanda de mercado muy incierta. También siguen siendo la única opción viable para piezas extremadamente grandes o gruesas que exceden las capacidades de tonelaje de las prensas progresivas.
La implementación de troqueles de una sola etapa conlleva riesgos específicos en la planta de producción. Usted enfrenta una gran dependencia de la mano de obra del operador para cargar, ciclar y descargar la prensa. Esta intervención manual da como resultado un rendimiento más lento. Además, reposicionar manualmente la pieza en bruto para operaciones secundarias aumenta el riesgo de variación entre piezas. El error humano durante la carga puede fácilmente sacar la ubicación de un orificio de la tolerancia o dar como resultado un espacio en blanco desechado.
Para mitigar estos riesgos, utilice matrices de una sola etapa estratégicamente para las pruebas iniciales de mercado. Cree herramientas sencillas para validar el diseño de su producto y medir la demanda de los clientes. Una vez que los volúmenes de pedidos se estabilicen y exijan una producción más rápida, podrá ejecutar una transición planificada a herramientas progresivas. Este enfoque gradual protege su capital durante la fase más riesgosa del lanzamiento del producto.
Diseñe accesorios de anidamiento sencillos para ayudar a los operadores a localizar espacios en blanco de forma rápida y precisa.
Implemente cortinas de luz y amarres a dos manos para garantizar la seguridad del operador durante la carga manual.
Utilice zapatas estandarizadas para permitir cambios rápidos entre diferentes operaciones de una sola etapa en la misma prensa.
Supervise de cerca las tasas de desechos, ya que la manipulación manual a menudo genera tasas de defectos más altas que la alimentación automática.
Los troqueles compuestos dominan nichos específicos dentro del estampado de metales. Especifique un troquel compuesto cuando tenga una gran demanda de piezas planas que requieran tolerancias estrictas entre las características internas y externas. Las aplicaciones comunes incluyen estatores eléctricos, rotores de motores y arandelas de precisión. Estas piezas exigen una concentricidad absoluta que el corte secuencial en un troquel progresivo lucha por lograr.
El valor principal de un troquel compuesto reside en su acción de corte simultánea. Elimina por completo el problema del troquel progresivo de "caminar" o estirar el material entre estaciones. Debido a que el punzón y la matriz mantienen el material perfectamente plano durante el corte, las piezas resultantes exhiben una planitud excepcional. Además, estos troqueles son menos costosos y más rápidos de construir que sus homólogos progresivos.
Sin embargo, los troqueles compuestos tienen limitaciones estrictas. No pueden acomodar operaciones importantes de doblado, conformado o embutido. La arquitectura de herramientas se centra completamente en el corte. Además, la eliminación de desechos a veces puede ser más lenta. El mecanismo de extracción debe expulsar la pieza y el trozo de desecho antes de que comience el siguiente ciclo, lo que puede limitar las carreras máximas por minuto en comparación con el flujo continuo de una matriz progresiva.
Característica | Morir compuesto | Morir progresivo |
|---|---|---|
Control de concentricidad | Excepcional (Corte simultáneo) | Moderado (sujeto a estiramiento de la tira) |
Planitud de la pieza | Superior (sujetado durante el corte) | Bueno (puede requerir estaciones de aplanamiento) |
Velocidad de producción | Medio (Limitado por expulsión por nocaut) | Muy alto (flujo continuo) |
Costo de herramientas | Moderado | De alto a muy alto |
Capacidad de formación | Ninguno a Mínimo (solo estampado) | Extensivo (Doblados, estirados, acuñados) |
Los troqueles progresivos representan el pináculo de la eficiencia de fabricación en grandes volúmenes. Usted especifica herramientas progresivas para piezas de gran volumen y con funciones múltiples que requieren ejecuciones de producción automatizadas y desatendidas. Cuando necesita millones de brackets, terminales o clips idénticos con una mínima intervención laboral, el estampado progresivo es la respuesta definitiva.
La propuesta de valor de las herramientas progresivas se centra en reducciones drásticas en el costo por pieza. Al integrar múltiples operaciones (acuñar, punzonar, doblar y roscar) en un proceso continuo, se elimina la manipulación secundaria. La prensa funciona continuamente y escupe las piezas terminadas al final de la carrera. Esta automatización maximiza el rendimiento y minimiza los gastos de mano de obra directa.
Los riesgos de implementación implican altos costos iniciales y plazos de entrega de diseño más prolongados. Los troqueles progresivos requieren revisiones rigurosas de Diseño para Fabricación (DFM). Debe asegurarse de que la tira portadora pueda soportar físicamente la pieza en todas las estaciones sin pandearse ni rasgarse. Además, estas herramientas son muy vulnerables a accidentes catastróficos si el material se atasca o si un trozo regresa a la superficie del troquel.
Las estrategias de mitigación se centran en un estricto control de procesos y la integración de sensores. Debes proteger la herramienta para que no se destruya durante una carrera a alta velocidad.
Instale sensores de proximidad para verificar que la tira haya avanzado la distancia de paso correcta antes de que el ariete descienda.
Utilice sensores acústicos para detectar el sonido de una bala arrancada o un punzón roto.
Implemente estrictos programas de mantenimiento preventivo para mantener los punzones afilados y los levantadores funcionando sin problemas.
Diseñe pasadores piloto robustos con ángulos de entrada adecuados para garantizar un registro absoluto de la tira.
Utilice empujadores de material con resorte para mantener la tira registrada contra el riel guía posterior.
Al evaluar las herramientas, debe comprender las condiciones límite en las que fallan las matrices estándar. Debe diferenciar los troqueles de transferencia y las herramientas especializadas de embutición profunda para completar el panorama de evaluación de piezas complejas. Estas alternativas intervienen cuando los troqueles progresivos o compuestos no pueden manipular físicamente el material como lo requiere la impresión.
Los troqueles de transferencia se vuelven necesarios cuando una pieza es demasiado grande para una tira de troquel progresivo. Si la geometría requiere una embutición profunda especializada, el fuerte flujo de material estiraría y rompería una banda portadora estándar. En una configuración de matriz de transferencia, la estación inicial deja la pieza en blanco completamente libre de la bobina. Los dedos mecánicos, que a menudo operan en un servosistema de tres ejes, agarran físicamente la parte libre y la mueven entre estaciones discretas.
Este enfoque elimina las limitaciones de la red portadora. El material puede fluir libremente hacia las cavidades profundas sin romper la tira circundante. Los troqueles de transferencia también optimizan el uso del material, ya que no se desperdicia metal en una tira portadora continua. Si bien son más lentos que los troqueles progresivos, los sistemas de transferencia brindan la libertad necesaria para fabricar componentes grandes y profundamente formados, como cárteres de aceite para automóviles, carcasas de electrodomésticos o soportes estructurales de alta resistencia.
Los equipos de adquisiciones e ingeniería necesitan un enfoque estandarizado para la selección de herramientas. Las conjeturas conducen a presupuestos inflados, tolerancias incumplidas y prensas rotas. Siga esta metodología paso a paso para alinear el diseño de su pieza con la arquitectura de matriz correcta.
Definir la Geometría: Analizar la impresión de la pieza. ¿La pieza tiene curvaturas, pestañas o embuticiones profundas? En caso afirmativo, elimine inmediatamente de la consideración los troqueles compuestos. Luego debe evaluar los troqueles combinados, progresivos o de transferencia según la gravedad de las operaciones de conformado.
Calcule el punto de equilibrio: modele los costos de mano de obra y tiempo de ciclo del estampado de una sola etapa frente al costo de herramientas y el tiempo de construcción del estampado progresivo. Determine el umbral de volumen exacto donde la velocidad automatizada de un troquel progresivo paga su mayor costo de construcción inicial.
Evalúe las limitaciones de la prensa: verifique el tamaño de la plataforma de la prensa disponible, el tonelaje máximo y las capacidades del equipo de alimentación. Un troquel progresivo masivo requiere una mesa de prensa grande y un equipo de manipulación de bobinas de alta resistencia. Asegúrese de que sus instalaciones puedan acomodar físicamente las herramientas elegidas.
Revisar la utilización del material: Calcule la tasa de desperdicio para cada tipo de troquel. Los troqueles progresivos desperdician material en la banda portadora, mientras que los troqueles de una sola etapa y de transferencia pueden anidar los espacios en blanco de manera más ajustada. Para materiales costosos como el cobre o el titanio, el ahorro de material podría justificar un tipo de matriz más lento.
Ejecute una revisión de DFM: contrate a un ingeniero de herramientas al principio del proceso. Optimice el diseño de la pieza para el tipo de troquel elegido. Pequeños cambios en los radios de las esquinas o en la ubicación de los orificios pueden mejorar drásticamente el flujo de material, minimizar los desechos y reducir el desgaste prematuro de las herramientas.
Tome las siguientes acciones para finalizar su estrategia de herramientas y proteger su producción:
Realice una revisión formal de DFM con su equipo de ingeniería para identificar características que complican innecesariamente la arquitectura de herramientas.
Ejecute un cálculo de equilibrio comparando las tasas de mano de obra de una sola etapa con la amortización progresiva de herramientas para garantizar que su inversión de capital coincida con su pronóstico de producción.
Verifique el tamaño de la plataforma de prensa disponible, el tonelaje máximo y las capacidades del equipo de alimentación antes de aprobar el diseño final del troquel.
Establezca estrictos programas de mantenimiento preventivo y planes de integración de sensores para proteger matrices progresivas de alto valor de accidentes catastróficos.

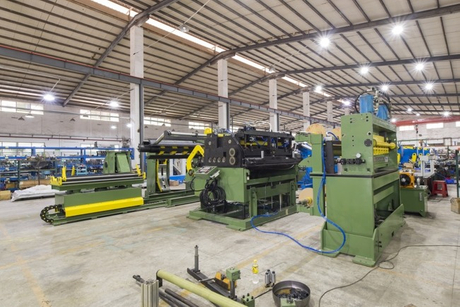

Para los fabricantes que buscan mejorar la eficiencia del estampado y seleccionar herramientas adecuadas para diferentes requisitos de producción, Kinglan ofrece equipos y soluciones de estampado de metal diseñados para admitir una amplia gama de aplicaciones de fabricación industrial. Con un enfoque en la eficiencia de la producción, la confiabilidad de los equipos y las necesidades prácticas de fabricación, Kinglan ayuda a los clientes a desarrollar operaciones de estampado de metales más eficientes y confiables.
R: Las categorías principales incluyen troqueles de una sola etapa (que realizan una operación por carrera), troqueles compuestos (que realizan múltiples cortes simultáneamente en una parte plana), troqueles combinados (que cortan y forman en un solo golpe) y troqueles progresivos (que mueven una tira continua a través de múltiples estaciones secuenciales).
R: Usted elige un troquel compuesto cuando fabrica piezas planas que requieren una concentricidad perfecta y una planitud extrema, como las arandelas. Debido a que el material se sujeta firmemente durante el corte simultáneo, no se estira ni se distorsiona, lo que puede ocurrir cuando una tira se mueve a través de un troquel progresivo.
R: Si bien dependen en gran medida de la complejidad de la pieza, los troqueles progresivos suelen volverse viables en volúmenes superiores a las 100.000 unidades. En este umbral, los ahorros generados por la producción automatizada y de alta velocidad compensan los importantes costos iniciales de ingeniería y mecanizado necesarios para construir la herramienta de estaciones múltiples.
R: Sí, pero no de un solo golpe. Producir una pieza compleja con herramientas de una sola etapa requiere construir múltiples troqueles separados. Un operador debe mover manualmente la pieza en bruto desde una prensa de corte a una prensa perforadora y finalmente a una prensa dobladora, lo que aumenta significativamente el tiempo de mano de obra.
R: Se utiliza un troquel de transferencia para piezas demasiado grandes o complejas para una tira portadora progresiva. La primera estación corta la pieza en bruto completamente. Luego, los dedos mecánicos transfieren físicamente la pieza suelta entre estaciones de formación posteriores, lo que la hace ideal para aplicaciones de embutición profunda.
R: La red portadora es la tira continua de material sin cortar que mantiene unidas las piezas individuales a medida que avanzan a través del troquel. Actúa como un mecanismo de transporte, permitiendo que los pasadores piloto alineen el material con precisión en cada estación antes de que el punzón de corte final separe la pieza terminada.
