Muchos compradores se centran exclusivamente en la capacidad de tonelaje cuando adquieren nuevos equipos de estampado. Ignoran la deformación estructural bajo carga. Este descuido provoca directamente tasas de rechazo de piezas inexplicables y dispara los costos de mantenimiento de herramientas. Durante el ciclo de estampado, se producen microdeflexiones en toda la estructura de la prensa. Estos movimientos microscópicos fuerzan la desalineación del punzón al troquel justo en el punto de impacto. Los resultados inmediatos incluyen una precisión dimensional deficiente, una formación excesiva de rebabas y una calidad de superficie muy comprometida.
La evaluación de la rigidez del marco de la prensa eléctrica sirve como base absoluta para especificar cualquier maquinaria de estampado. El tonelaje simplemente dicta la fuerza bruta disponible. La rigidez del marco dicta exactamente con qué precisión se aplica esa fuerza a la chapa. Analizaremos la mecánica de la deflexión estructural, evaluaremos diferentes arquitecturas de marcos y alinearemos los diseños de prensa con tolerancias de producción específicas para eliminar el desgaste de la matriz.
Tabla de contenido
Rigidez sobre tonelaje: el tonelaje dicta la fuerza disponible, pero la rigidez del marco dicta con qué precisión se aplica esa fuerza. Una deflexión excesiva compromete incluso los troqueles mecanizados con mayor precisión.
La geometría del marco dicta los perfiles de deflexión: las prensas con marco en C (marco con espacio) sufren inherentemente de deflexión angular debido a la profundidad de la garganta, mientras que las prensas de lado recto (marco en H) ofrecen una distribución de carga simétrica para aplicaciones de alta precisión.
Impacto directo en el retorno de la inversión de las herramientas: la rigidez deficiente del marco acelera el desgaste de la matriz, aumenta los intervalos de mantenimiento y amplifica los efectos destructivos del movimiento rápido (tonelaje inverso).
Especificación específica de la aplicación: Los materiales de alta resistencia, el estampado de placas gruesas, las operaciones de alta velocidad y los troqueles progresivos complejos requieren líneas base de rigidez significativamente más altas que las operaciones de corte estándar.

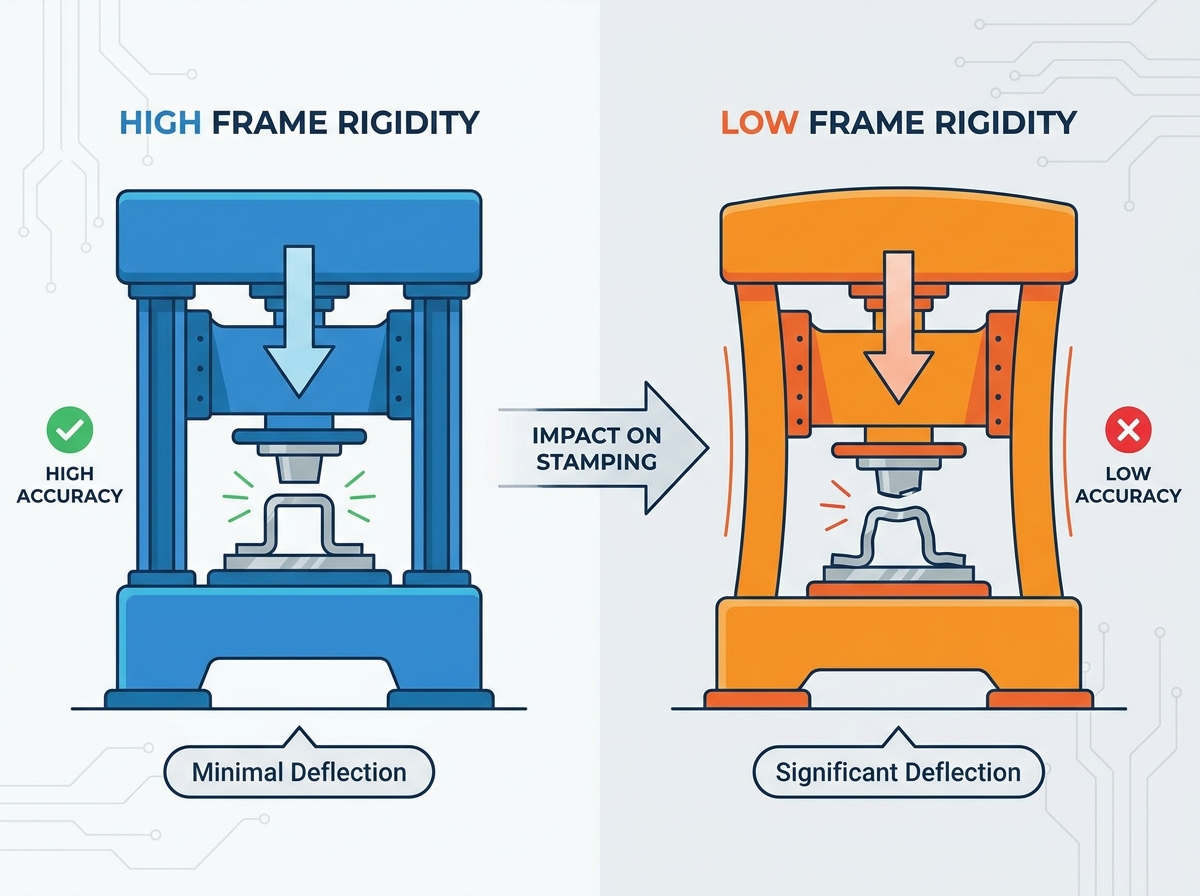

La resistencia y la rigidez de la prensa representan dos propiedades mecánicas completamente diferentes en el taller. La fuerza de la prensa evita fallas catastróficas. Garantiza que la máquina no se agriete, se fracture ni se rompa bajo el tonelaje máximo. La rigidez de la prensa resiste la deformación elástica. Determina exactamente cuánto se estira o dobla el marco de hierro fundido o acero soldado durante el ciclo de estampado real. Las fuerzas de estampado hacen que todos los marcos metálicos se flexionen. No se puede detener la física. El objetivo de ingeniería es controlar y minimizar esta flexión a niveles micrométricos aceptables.
La tensión sobre el marco debe permanecer intencionalmente baja para lograr la máxima rigidez posible. Los ingenieros diseñan marcos de prensa con secciones transversales masivas y sobredimensionadas. Este material adicional no sólo evita roturas. Mantiene la deformación elástica fuertemente limitada. La alta rigidez evita daños al propio marco de la prensa. También protege los mecanismos de fuerza aplicada, incluidos el cigüeñal, los brazos pitman y los puntos de conexión, para que no absorban energía cinética destructiva. Cuando un marco se flexiona excesivamente, los componentes internos de la transmisión se atascan, exprimiendo la película protectora de aceite en los cojinetes y provocando un rápido desgaste del bronce.
La desviación ocurre en dos modos principales durante un golpe de prensa. La deflexión paralela es el estiramiento vertical del marco. El tobogán y la cama quedan perfectamente paralelos durante este tramo. Todo el marco se alarga uniformemente bajo la carga de estampado. Este estiramiento vertical afecta la posición del punto muerto inferior (BDC). Sin embargo, no inclina las herramientas fuera de escuadra. Los operadores a menudo pueden compensar la deflexión paralela ajustando la altura de cierre.
La deflexión angular es guiñada o inclinación. El tobogán y la cama pierden paralelismo. Esto ocurre cuando el marco se dobla de manera desigual de adelante hacia atrás o de lado a lado. La deflexión angular es el principal enemigo de la precisión dimensional. Destruye la alineación del troquel al instante. Un ariete inclinado fuerza el punzón hacia la matriz del troquel en un ángulo severo. Esto elimina el espacio de corte uniforme requerido para una fractura limpia del metal, lo que hace que el punzón afeite la pared del troquel y genere fuerzas laterales severas.
Una disposición de base y soporte altamente rígida evita la deflexión localizada directamente debajo de las herramientas. La cama debe soportar la placa del cabezal sin doblarse bajo cargas concentradas. Una cama arqueada distorsiona el zapato troquelado. Esta distorsión se traslada directamente a la pieza estampada, lo que provoca espacios en blanco deformados, profundidades de acuñado inconsistentes y variaciones de recuperación elástica en toda la chapa.
Un lecho macizo y bien acanalado mantiene un plano de referencia plano. Este plano permanece estable durante todo el ciclo de estampado, corte y punzonado. El espesor adecuado del refuerzo distribuye las cargas concentradas de estampado sobre una superficie más amplia. Transfiere estas cargas de manera uniforme a los montantes del marco de la prensa. Esto evita que el centro del troquel se hunda durante operaciones de conformado intensas. Al evaluar una prensa, verifique las especificaciones de deflexión de la cama; un punto de referencia estándar es 0,0015 pulgadas de deflexión por pie de longitud de la plataforma bajo carga completa.
La consistencia dimensional depende completamente del control de tolerancia en la parte inferior del trazo. El estiramiento del marco afecta directamente la repetibilidad del punto muerto inferior. El ariete debe alcanzar exactamente la misma posición en cada carrera para mantener la calidad de la pieza. El estiramiento elástico cambia dinámicamente esta posición terminal en función de la resistencia del material. Si el marco se estira 0,1 milímetros bajo carga, el punzón se detiene 0,1 milímetros antes de su profundidad objetivo.
La rigidez garantiza un posicionamiento BDC consistente. Esta consistencia es fundamental para las tolerancias de acuñación y formación. El acuñado requiere que el punzón exprima el material hasta darle una forma específica y estrictamente controlada. Cualquier variación en el recorrido del ariete altera el espesor final de la pieza. Un marco rígido garantiza que la fuerza aplicada se traduzca en deformación del material, no en deformación de la máquina. Las instalaciones que estampan componentes electrónicos o aeroespaciales de alta precisión a menudo utilizan transformadores diferenciales variables lineales (LVDT) para monitorear esta repetibilidad de BDC en tiempo real.
La inclinación del marco altera dinámicamente los espacios de corte durante el recorrido. La desalineación entre el punzón y la matriz ocurre en el milisegundo en que el punzón hace contacto con el material. Un espacio de corte estándar podría ser el diez por ciento del espesor del material. La desviación angular desplaza el punzón lateralmente. El espacio libre cae al dos por ciento en un lado y aumenta al dieciocho por ciento en el lado opuesto.
Esta desalineación conduce a una distribución desigual de las rebabas. El desgarro ocurre en el borde del material con un espacio excesivo. El lado apretado experimenta cizallamiento y rozamiento secundarios. La calidad de los bordes se degrada rápidamente, lo que obliga a los operadores a agregar operaciones secundarias de desbarbado. Un marco rígido mantiene un espacio libre uniforme alrededor de todo el perímetro del punzón.
Para solucionar problemas de calidad de los bordes relacionados con la rigidez, siga estos pasos:
Inspeccione la pieza estampada estampada en busca de alturas desiguales de rebabas en los bordes opuestos utilizando un micrómetro.
Mida la holgura del troquel utilizando galgas de espesores con el ariete en reposo, luego compárelo con los patrones de desgaste del punzón.
Verifique los espacios libres de las cuñas en la corredera de la prensa para asegurarse de que el ariete no se desplace lateralmente antes del impacto.
Monte indicadores de cuadrante entre la cama y la corredera para medir la deflexión angular durante una carrera de prueba en cámara lenta bajo carga.
Revise el monitor de tonelaje para asegurarse de que la estación no exceda la capacidad localizada de la plataforma de la prensa.
El material se fractura violentamente durante el ciclo de corte. La prensa genera un tonelaje enorme para empujar el punzón a través del metal de alta resistencia. Cuando el material finalmente se corta, la resistencia cae a cero instantáneamente. El marco de la prensa estirado vuelve violentamente a su estado de reposo. Esto crea un shock brusco severo, comúnmente conocido como tonelaje inverso.
Un marco muy rígido absorbe eficazmente esta vibración del estampado. Los componentes masivos de hierro fundido, como la Meehanita, contienen escamas de grafito que amortiguan naturalmente la energía cinética. Las piezas soldadas de acero con muchas nervaduras también disipan esta fuerza. Esto mitiga el daño secundario a la superficie de la pieza. Evita que el punzón rebote en el material y deje marcas testigo. La rigidez superior también protege los componentes de la prensa de ondas de choque destructivas que aflojan los sujetadores, agrietan las soldaduras y rompen las secciones de la matriz de carburo.
Las operaciones de estampado de alta velocidad se ejecutan a cientos de golpes por minuto. Esta rápida velocidad amplifica exponencialmente los efectos de una rigidez deficiente. El marco no tiene tiempo para asentarse entre trazos. La carga dinámica rápida crea vibraciones armónicas. Estas vibraciones se agravan rápidamente si el marco carece de rigidez suficiente.
La rigidez estructural excepcional evita que se produzcan vibraciones armónicas. Evita que la máquina se desalinee. Las prensas de alta velocidad requieren diseños de marcos especializados para manejar estas fuerzas dinámicas. Sin una alta rigidez, la vibración destruye la consistencia de las piezas y provoca una rápida fatiga en los componentes de las herramientas. Los operadores notarán que las piezas se salen de la tolerancia a medida que la prensa se calienta y las vibraciones alteran las holguras de funcionamiento.
El diseño del marco en C ofrece distintos beneficios de accesibilidad en el taller. Los operadores disfrutan de acceso por tres lados al área de herramientas. Esto hace que los cambios de troquel sean rápidos y eficientes. Permite una fácil integración de equipos de alimentación automatizados desde múltiples ángulos. Sin embargo, los inconvenientes estructurales son importantes. El frente abierto crea un enorme efecto voladizo.
La profundidad de la garganta se correlaciona directamente con este efecto de voladizo. Una mayor profundidad de garganta aumenta exponencialmente la deformación angular del marco. La mitad superior de la "C" se dobla hacia arriba y hacia atrás bajo una carga pesada. El ariete se inclina alejándose del operador. Esta deflexión angular aumenta la vibración del estampado y hace que el punzón entre en el troquel en ángulo. Esto hace que los marcos en C no sean adecuados para trabajos de troquelado progresivo de alta precisión y tolerancia estricta. Es mejor reservarlos para cortes ligeros u operaciones secundarias donde las tolerancias son generosas.
La arquitectura de lado recto ofrece una solución robusta para aplicaciones exigentes. El diseño del marco en H presenta una estructura simétrica de cuatro pilares. Este diseño de circuito cerrado elimina por completo el frente abierto del marco en C. El soporte simétrico evita que el marco se doble hacia atrás. Elimina eficazmente la deflexión angular bajo cargas centradas.
Este diseño proporciona una resistencia superior para operaciones de alta velocidad. Las operaciones de alto tonelaje también requieren esta arquitectura para mantener la calidad de las piezas. El tramo vertical permanece perfectamente paralelo. El punzón entra en el dado perfectamente recto cada vez. Las prensas con marco en H representan el estándar de la industria para estampado progresivo, conformado pesado y fabricación de alta precisión donde la protección del troquel es primordial.
Los marcos de prensa utilizan métodos de construcción sólidos o con tirantes. Los marcos sólidos fundidos o soldados ofrecen rigidez básica para tonelajes más pequeños. Todo el marco actúa como una única unidad estructural. Las construcciones de tirantes pretensados ofrecen una rigidez avanzada para prensas más grandes. La estructura consta de una corona separada, una cama y dos montantes.
Enormes tirantes de acero mantienen unidos estos cuatro componentes. Las tuercas hidráulicas pretensan estos tirantes al 150-200% de la capacidad de la prensa. Este pretensado comprime fuertemente los montantes. El marco no se estirará hasta que la fuerza de estampado exceda la fuerza de pretensión. Esto neutraliza el estiramiento del marco durante el ciclo de estampado estándar, manteniendo la posición del BDC sólida como una roca incluso bajo tonelaje máximo.
Característica estructural | Marco en C (marco con espacio) | Lado recto (marco en H) |
|---|---|---|
Perfil de deflexión | Alta deflexión angular (guiñada/inclinación) bajo cargas pesadas. | Sólo deflexión paralela; Inclinación angular cero cuando está cargado en el centro. |
Accesibilidad de herramientas | Excelente acceso por tres lados para alimentación manual o automatizada. | Limitado a las ventanas delanteras y traseras; requiere una alineación precisa de la alimentación. |
Aplicación ideal | Blanking ligero, herramientas de una sola estación, operaciones secundarias. | Matrices progresivas, conformado pesado, AHSS, estampado de alta velocidad. |
Nivel de rigidez general | Bajo a moderado dependiendo de la profundidad de la garganta. | Extremadamente alto debido al soporte simétrico de cuatro pilares. |
Manejo de cargas descentradas | Pobre; se tuerce fácilmente bajo fuerzas asimétricas. | Excelente; El tobogán ancho y las guías de 8 puntos resisten el vuelco. |
La moderna tecnología de servoprensa interactúa directamente con el diseño del marco. Los servomotores permiten perfiles de carrera totalmente programables. Los operadores pueden disminuir la velocidad del ariete exactamente en el punto muerto inferior. Esto reduce drásticamente el impacto brusco cuando el material se fractura. Reduce la tensión dinámica ejercida sobre la máquina y las herramientas.
Sin embargo, la servotecnología no reemplaza la necesidad de rigidez estructural. La prensa todavía depende de un marco fundamentalmente rígido para guiar las herramientas. Las carreras programables no pueden corregir la deflexión angular causada por un marco débil que se dobla bajo el tonelaje. Un servoaccionamiento combinado con una rigidez superior del marco de la prensa eléctrica ofrece la máxima precisión dimensional y extiende significativamente la vida útil del troquel. El marco proporciona la base física, mientras que el servo proporciona el control cinético.
Una rigidez deficiente conlleva graves costos ocultos en la planta de producción. El movimiento lateral del punzón afeita la matriz del troquel. Cuando la deflexión angular inclina el ariete, el punzón golpea el costado de la cavidad del troquel en lugar de pasar limpiamente por el centro. Este contacto metal sobre metal provoca microdesprendimientos en los filos de corte de carburo. Las herramientas se degradan rápidamente.
Esto requiere un afilado más frecuente en la sala de herramientas. Tirar de un troquel, derribarlo, rectificar las secciones, calzarlas hasta su altura y volver a sincronizar la herramienta consume enormes cantidades de mano de obra. La vida útil total del dado disminuye significativamente. Un dado diseñado para un millón de golpes podría fallar con doscientos mil. Maximizar la rigidez del marco mantiene el punzón perfectamente centrado, preservando las costosas herramientas y reduciendo el tiempo de inactividad no planificado.
Una desviación excesiva del bastidor daña la propia máquina. La torsión y la flexión provocan un desgaste desigual en los componentes mecánicos internos. Los gibs experimentan una presión lateral severa a medida que el marco se distorsiona. Las guías deslizantes se desgastan prematuramente en un lado. Los rodamientos soportan cargas asimétricas durante la carrera, exprimiendo la lubricación y provocando contacto de metal con metal.
Esto conduce a un fallo mecánico prematuro. Se abren espacios, lo que reduce aún más la precisión del estampado. El tiempo de inactividad no planificado aumenta a medida que los equipos de mantenimiento reemplazan los revestimientos de bronce, las conexiones pitman y los cojinetes principales desgastados. Un marco rígido mantiene todas las piezas móviles en perfecta alineación. Esto extiende la vida útil de todo el sistema mecánico y mantiene la prensa en producción en lugar de permanecer en mantenimiento.
El espesor del material dicta las fuerzas de corte requeridas. Los aceros avanzados de alta resistencia (AHSS) requieren un gran tonelaje para cortarse. Las resistencias a la tracción superiores a 1000 MPa son comunes en el estampado de automóviles moderno. Estos materiales no ceden fácilmente. Generan una inmensa presión antes de fracturarse repentinamente.
Esto crea una energía de ruptura severa. Estampar AHSS requiere una rigidez del marco desproporcionadamente mayor. Una prensa estándar sufrirá graves daños por tonelaje inverso. La especificación de equipos para AHSS exige bastidores de gran tamaño, tirantes de alta resistencia y amortiguadores de impactos especializados. La rigidez básica debe exceder los requisitos de obturación estándar para soportar la liberación violenta de energía sin destruir la corona de la prensa.
El tipo de herramienta influye en gran medida en la selección del marco. Las herramientas de estación única generalmente centran la carga directamente debajo del ariete. Los troqueles progresivos presentan una carga descentrada severa. El material se mueve a través de múltiples estaciones simultáneamente. La perforación, el acuñado y el corte se producen en diferentes extremos del troquel exactamente al mismo tiempo.
Las fuerzas se distribuyen de manera desigual a lo largo del tobogán. Estas aplicaciones exigen la rigidez simétrica de un marco en H. Un marco en C se torcerá violentamente bajo esta carga descentrada. El marco en H evita que el ariete se vuelque. Soporta el tobogán de manera uniforme en las cuatro esquinas, asegurando que cada estación alcance su profundidad objetivo simultáneamente sin atascar los pasadores guía.
Evalúe una prensa según su capacidad para manejar cargas descentradas. La longitud de la diapositiva juega un papel importante en esta capacidad. Una corredera más larga distribuye las fuerzas descentradas sobre un área más amplia de las cuñas. El diseño de gibbing es igualmente crítico. Las cuñas de bronce de ocho puntos limitan el deslizamiento en todas las direcciones laterales.
Evitan que el ariete se mueva de adelante hacia atrás o de izquierda a derecha. La rigidez general del marco dicta el éxito del sistema de gibbing. Si el marco se dobla, las cuñas se mueven con él, dejándolas inútiles. La alta rigidez combinada con el refuerzo de ocho puntos proporciona la máxima defensa contra cargas de herramientas descentradas, manteniendo el carro paralelo a la plataforma en todo momento.
Las especificaciones de la prensa no funcionan en vacío. La rigidez del marco funciona en conjunto con otras características mecánicas para producir buenas piezas. El espacio libre de las cuñas debe permanecer ajustado. El tipo de accionamiento determina la velocidad del impacto. La clasificación de tonelaje debe exceder los requisitos de la solicitud por un margen saludable.
Esta sinergia determina la calidad del resultado final. La precisión dimensional depende de que todos estos factores funcionen juntos a la perfección. La calidad y consistencia de la superficie dependen de una base rígida. Evaluar una prensa requiere observar el sistema mecánico completo, comenzando por el marco estructural.
Siga estos pasos al especificar una nueva prensa:
Calcule el tonelaje máximo requerido, incluido un factor de seguridad del 20% para variaciones de espesor del material.
Determine la carga descentrada máxima generada por su troquel progresivo más complejo utilizando monitores de tonelaje.
Seleccione una arquitectura de marco (marco C o marco H) que coincida con los requisitos de carga descentrada.
Especifique la construcción de tirantes si la aplicación involucra materiales de alta resistencia o golpes severos.
Verifique que el espesor de la base y del refuerzo pueda soportar la zapata del troquel sin doblarse bajo el tonelaje máximo.
Revise el diseño de las cuñas para asegurarse de que proporcione un soporte lateral adecuado para la longitud del tobogán.
El exceso de tonelaje es un riesgo operativo importante en cualquier instalación de estampado. El uso de una prensa al 100% de su capacidad nominal para producción continua provoca una deflexión excesiva. El marco se estira hasta su límite elástico máximo en cada golpe. Esto destruye las herramientas y acelera rápidamente la fatiga de la máquina.
Dimensione la prensa adecuadamente para el trabajo. El tonelaje de estampado requerido debe estar entre el 60 y el 80 % de la capacidad nominal de la máquina. Este amortiguador minimiza la desviación. Mantiene el marco dentro de su ventana operativa más rígida. Aumentar el tonelaje de la prensa es la forma más sencilla y eficaz de aumentar la rigidez efectiva en el taller.
Un marco rígido necesita una base estable para funcionar correctamente. Una instalación inadecuada arruina la integridad estructural instantáneamente. Colocar una prensa pesada sobre el piso estándar de una fábrica de 6 pulgadas hace que el concreto se agriete. La máquina se asentará de manera desigual con el tiempo. Esto introduce torsión en el marco incluso antes de que cicle una sola pieza.
Utilice almohadillas de aislamiento de vibraciones adecuadas para disipar la energía cinética en el suelo de forma segura. Nivele la máquina con precisión utilizando niveles de maquinista de precisión en la plataforma. Las prensas grandes requieren cimientos de hormigón armado. Los pozos profundos con lechada epóxica especializada y mezclas de concreto aíslan las ondas de choque del resto de la instalación. Una máquina rígida requiere un piso rígido para mantener su precisión.
Audite sus tasas de desechos actuales e investigue problemas de calidad de los bordes para identificar posibles problemas de deflexión del marco.
Revise los registros de mantenimiento de sus troqueles para detectar signos de desgaste desigual, microdescantillados o requisitos de afilado frecuentes.
Calcule su tonelaje real y sus requisitos de carga descentrada para todos los troqueles progresivos activos.
Consulte con un fabricante de prensas para ejecutar simulaciones de deflexión para sus herramientas específicas antes de comprar equipos nuevos.
Fundada en 1983, Zhejiang Jinaolan Machine Tool desarrolla prensas mecánicas y equipos integrados de línea de estampado, incluidos sistemas de alimentación, troqueles y soluciones de transferencia. Con capacidades de prensa que van desde 25 a 2400 toneladas, la empresa ayuda a los fabricantes a adaptar el diseño de marcos, la automatización y los requisitos de producción a las exigentes aplicaciones de estampado.
R: La profundidad de la garganta crea un efecto voladizo en las prensas con marco en C. Una mayor profundidad de garganta aumenta la sección no soportada del marco. Esto conduce a una deformación angular exponencialmente mayor bajo carga. El ariete se inclina alejándose de la base, lo que aumenta la vibración del estampado y destruye la alineación de las herramientas.
R: La fuerza de la presión evita que el marco se rompa o agriete permanentemente bajo un tonelaje máximo. La rigidez de la presión evita que el marco se flexione o se estire elásticamente durante el golpe. Una prensa puede ser lo suficientemente fuerte como para evitar que se rompa, pero carece de la rigidez necesaria para un estampado preciso.
R: La forma de H proporciona soporte simétrico en las cuatro esquinas del tobogán. Esta estructura de circuito cerrado elimina la deflexión angular inherente a los marcos en C de frente abierto. El ariete se desplaza perfectamente paralelo a la cama, lo que garantiza espacios de corte uniformes y una repetibilidad precisa del punto muerto inferior.
R: La mala rigidez permite que el ariete se desplace lateralmente durante el ciclo de estampado. Esto obliga al punzón a golpear el costado de la matriz del troquel. El contacto metal con metal provoca microdescantillados, lo que requiere un afilado frecuente y reduce drásticamente la vida útil total de las herramientas.
R: El choque brusco se produce cuando el material estampado se fractura repentinamente. La resistencia cae a cero instantáneamente. El bastidor de la prensa, que fue estirado bajo un gran tonelaje, vuelve violentamente a su estado de reposo. Esto crea un tonelaje inverso severo y vibraciones destructivas.
R: Los AHSS poseen una resistencia a la tracción extremadamente alta. Requieren fuerzas de corte masivas y generan una presión inmensa antes de fracturarse. Esto genera una energía de ruptura severa. Se requiere un marco de prensa muy rígido para absorber este violento impacto sin sufrir daños mecánicos ni perder precisión.
