Seleccionar la arquitectura de prensa hidráulica incorrecta afecta directamente la vida útil de la matriz, las tasas de desperdicio y la eficiencia general de la producción. Esto hace que la elección estructural inicial sea una decisión crítica de gasto de capital. Los administradores de instalaciones y los ingenieros de fabricación se enfrentan a un acto de equilibrio constante. Debe sopesar la necesidad de accesibilidad del operador, portabilidad y tiempos de ciclo rápidos frente a los estrictos requisitos de rigidez estructural, alto tonelaje y tolerancias de precisión.

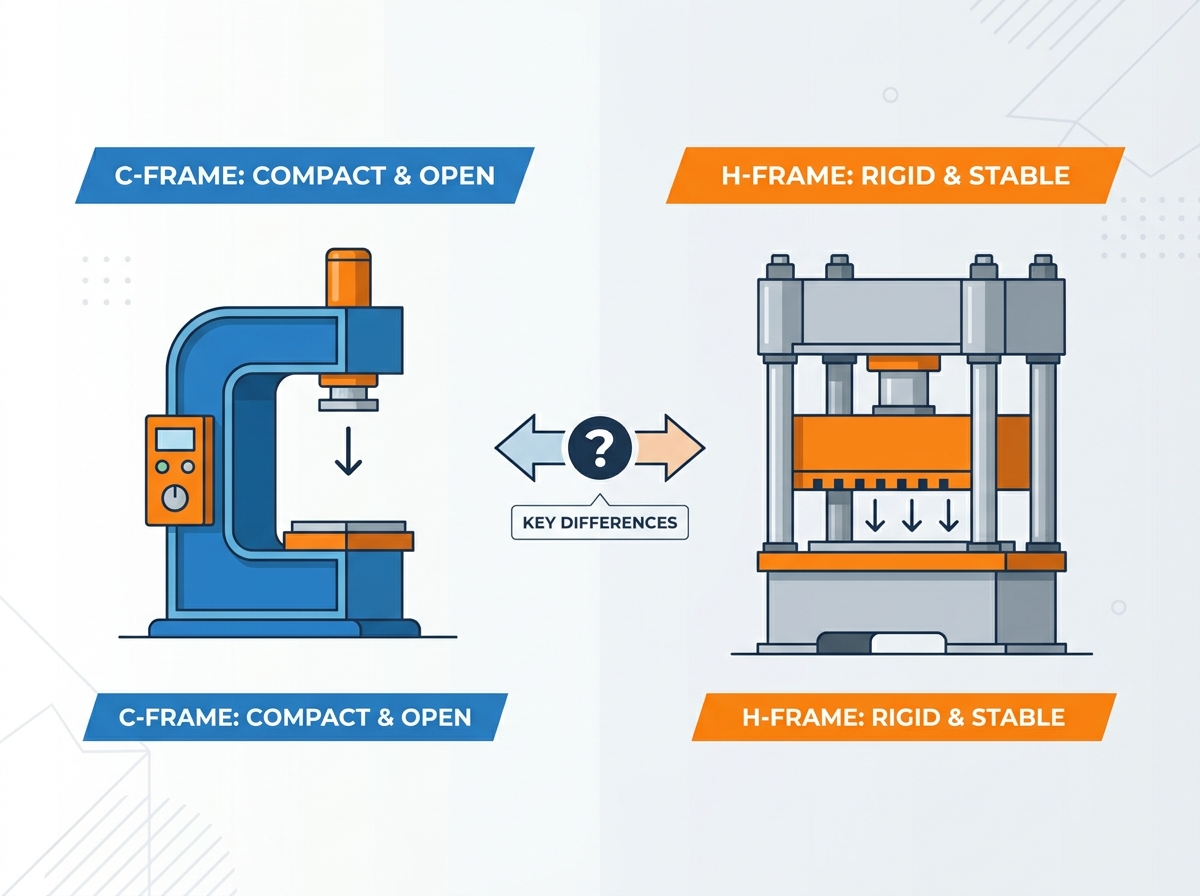

Esta guía analiza las realidades de ingeniería de una prensa de marco C frente a una Proporcionamos un marco de evaluación técnica basado en límites de deflexión, limitaciones de espacio y métricas de rendimiento específicas de la aplicación. Comprender estas variables garantiza que su equipo se ajuste perfectamente a las demandas de su taller. Aprenderá cómo la geometría del marco determina el desgaste de las herramientas, cómo la disposición de las instalaciones influye en la selección de prensas y cómo implementar una estrategia de prensa dual para lograr la máxima eficiencia de fabricación.prensa de marco H.
Tabla de contenido
Rigidez estructural versus accesibilidad: las prensas con marco en H ofrecen una rigidez superior y una distribución uniforme de la fuerza para trabajos de precisión de alto tonelaje, mientras que las prensas con marco en C brindan acceso por tres lados, ideal para operaciones manuales o semiautomáticas rápidas.
El factor "bostezo": Las prensas con marco en C son susceptibles a la deflexión angular (bostezo) bajo cargas máximas, lo que puede acelerar el desgaste de las herramientas si se aplican incorrectamente a tareas de alta precisión.
Huella, movilidad e impacto en las instalaciones: los marcos en C requieren mucho menos espacio, ofrecen mayor portabilidad para la fabricación celular y rara vez necesitan cimientos especializados. Por el contrario, los marcos en H de alto tonelaje exigen espacios más grandes y a menudo requieren montaje de hormigón armado como accesorios permanentes.
Relación costo-valor: los marcos en C presentan un gasto de capital inicial más bajo para tareas diarias de trabajo liviano a mediano; Los marcos en H justifican su mayor costo a través de una mayor vida útil del troquel y su capacidad en conformado de servicio pesado y manejo de piezas de gran tamaño.
Definir la integridad estructural requiere observar tolerancias de fabricación y flujos de trabajo operativos específicos. El marco de una prensa debe resistir fuerzas masivas generadas durante el ciclo de estampado o conformado. Si el marco se dobla, el ariete y la placa de refuerzo pierden paralelismo. Esta desalineación se transfiere directamente a la pieza de trabajo y al herramental. La evaluación de la arquitectura del bastidor es el primer paso para adaptar una máquina a sus requisitos de producción.
La prensa con marco en C presenta un diseño de espacio abierto que se asemeja a la letra "C". Esta arquitectura se basa en una única columna trasera masiva para soportar la corona superior y el cilindro hidráulico. El frente y los laterales permanecen completamente abiertos. Este diseño abierto crea un conjunto específico de comportamientos físicos bajo carga.
Debido a que la fuerza de presión se aplica en la parte delantera de la "C" mientras que el soporte estructural se encuentra en la parte posterior, se crea un brazo de momento. Cuando el cilindro hidráulico se extiende y encuentra resistencia, la fuerza empuja hacia arriba la corona y hacia abajo la base. La columna trasera actúa como punto de apoyo. Este modelo físico significa que el marco debe ser excepcionalmente grueso en la parte posterior para resistir la flexión. Los fabricantes suelen soldar placas de acero pesadas para formar una columna rígida.
A pesar de este desafío estructural, el diseño de espacio abierto ofrece una libertad operativa incomparable. Los operadores obtienen acceso por tres lados al área de trabajo. Esta geometría influye en gran medida en las estrategias de manipulación de materiales en el taller.
Los operadores pueden deslizar fácilmente materiales largos o de formas extrañas a través de los espacios laterales sin obstrucciones.
Los sistemas de eliminación de chatarra y los transportadores pueden ubicarse directamente al lado de la plataforma de la prensa.
Los ajustes de herramientas requieren menos alcance y flexión, lo que mejora la ergonomía general para los técnicos de instalación.
Los brazos robóticos tienen caminos despejados para recoger y colocar componentes durante los ciclos automatizados.
Los equipos de mantenimiento pueden acceder a líneas hidráulicas y puntos de lubricación sin tener que pasar por pesados pilares laterales.
La prensa de marco en H utiliza un diseño de marco cerrado. Esta estructura generalmente consta de cuatro pilares verticales pesados (diseño de tirantes) o paredes laterales verticales sólidas (diseño de lados rectos). La corona, la cama y los soportes laterales forman un bucle completo e ininterrumpido que se asemeja a una "H" o una caja sólida.
Este circuito cerrado cambia por completo la física de la operación de prensado. Cuando el ariete presiona hacia abajo, las fuerzas opuestas viajan directamente hacia las columnas verticales. No hay brazo de momento. La carga se distribuye uniformemente por toda la platina. El bucle estructural contiene las fuerzas operativas completamente dentro del eje vertical. En los diseños de tirantes, enormes barras de acero atraviesan las columnas. Estas varillas se tensan o ajustan hidráulicamente para mantener todo el marco en compresión constante.
Debido a que la fuerza permanece contenida verticalmente, el ariete mantiene un estricto paralelismo con la cama. El marco no se dobla hacia atrás. Esta distribución uniforme de la fuerza permite que los marcos en H manejen un tonelaje masivo sin comprometer la geometría estructural. La contrapartida es el acceso restringido. Los operadores solo pueden cargar piezas desde la parte delantera o trasera, ya que las columnas laterales bloquean el movimiento lateral.
Comparar arquitecturas de marcos requiere observar cómo se desempeñan bajo estrés. El tonelaje bruto, los límites de deflexión y las velocidades de los ciclos dictan qué prensa debe estar en su taller. Debe evaluar cómo cada diseño maneja las demandas físicas específicas de sus herramientas.
El tonelaje dicta la fuerza máxima que puede ejercer una prensa. Debido a sus diseños físicos, los marcos en C y en H ocupan tramos de tonelaje diferentes. Los marcos en C generalmente alcanzan su máximo en capacidades más bajas. La mayoría de los bastidores en C estándar operan entre 10 y 250 toneladas. Llevar un diseño de una sola columna más allá de las 250 toneladas requiere un marco trasero imprácticamente grande y pesado para evitar fallas estructurales. El acero necesario para evitar la flexión se vuelve demasiado macizo para fabricarlo de forma económica.
Los marcos en H escalan fácilmente hasta miles de toneladas. El diseño de cuatro postes o de lado recto maneja eficientemente el aumento de fuerza masiva. Comúnmente verá marcos en H funcionando a 500, 1000 o incluso 5000 toneladas en aplicaciones industriales pesadas como la forja aeroespacial o el estampado de paneles de automóviles.
La distribución de la fuerza también varía enormemente. En un marco en C, la fuerza se concentra cerca del centro del ariete, pero se inclina ligeramente hacia la columna trasera bajo una carga pesada. La carga descentrada en un marco en C exacerba la tensión del marco. En un marco en H, la fuerza se distribuye uniformemente por toda la cama. Esta distribución uniforme permite que los marcos en H utilicen placas de refuerzo masivas para troqueles progresivos grandes. La presión permanece constante desde el centro hasta los bordes exteriores de la herramienta, lo que garantiza una calidad uniforme de la pieza.
La deflexión angular, comúnmente llamada "bostezo", es la métrica de rendimiento más crítica al evaluar estas prensas. El bostezo ocurre en los marcos en C cuando el frente abierto se flexiona hacia arriba bajo una carga máxima. La "C" literalmente intenta abrirse.
Cuando el marco bosteza, el ariete se inclina ligeramente hacia adelante. Pierde paralelismo con la placa de refuerzo. Incluso una deflexión de unas pocas milésimas de pulgada causa graves problemas en las herramientas de tolerancia estrecha. Los punzones entran en la matriz del troquel en ángulo. Esta entrada desigual corta los bordes del herramental. Se produce irritación en los flancos del punzón. Experimentará un desgaste prematuro de las matrices, un aumento de rebabas en las piezas estampadas y un mantenimiento frecuente de las herramientas.
Los marcos en H eliminan los bostezos. El bucle estructural cerrado evita que la corona se doble hacia arriba. El ariete permanece perfectamente paralelo a la cama durante todo el recorrido. Esta característica de deflexión cero hace que los marcos en H sean obligatorios para el estampado progresivo de alta precisión. Si sus piezas requieren un paralelismo estricto y tolerancias microscópicas, el marco cerrado es la única opción de ingeniería viable.
Las velocidades de carrera hidráulica dependen de la configuración de la bomba y el cilindro, pero el diseño del bastidor influye en los tiempos generales del ciclo de producción. Los marcos en C a menudo facilitan ciclos generales más rápidos para piezas más pequeñas.
El diseño abierto permite a los operadores cargar piezas en bruto y retirar piezas terminadas rápidamente. No hay columnas laterales para navegar. Para operaciones manuales o semiautomáticas, esta ventaja ergonómica ahorra segundos en cada ciclo. En un solo turno, estos segundos ahorrados se traducen en volúmenes de producción significativamente mayores para componentes pequeños y medianos. Las cortinas de luz se pueden montar fácilmente para proteger los lados abiertos sin obstaculizar el acceso.
Los marcos en H suelen realizar ciclos más lentos en operaciones manuales debido al acceso restringido. Los operadores deben estirar la mano hacia adentro y hacia afuera. Sin embargo, cuando se combinan con alimentadores de bobinas continuos y matrices progresivas automatizadas, los marcos en H logran volúmenes de producción masivos. La prensa funciona continuamente mientras el servoalimentador empuja el material por el frente y hacia atrás. La rigidez del marco permite velocidades de carrera más altas en configuraciones automatizadas sin riesgo de dañar las herramientas.
La selección de la prensa va más allá de la pieza de trabajo. Debe evaluar cómo interactúa la máquina con su edificio, sus operadores y sus sistemas de manejo de materiales. Una prensa que se adapta a su pieza pero rompe su piso es una instalación fallida.
El espacio es un bien inmueble de primera calidad en cualquier instalación de fabricación. Los marcos en C requieren significativamente menos pies cuadrados que los marcos en H de tonelaje equivalente. Su tamaño compacto le permite colocarlos en rincones reducidos o integrarlos directamente en líneas de montaje existentes.
La portabilidad es una ventaja importante para los diseños de marcos huecos. Puede mover fácilmente la mayoría de los bastidores en C con un montacargas estándar para trabajo pesado. Esta movilidad respalda los principios de fabricación ajustada. Si necesita reconfigurar un diseño de fabricación celular para un nuevo producto, simplemente desconecte el marco en C y conduzca hasta la nueva ubicación. Rara vez requieren montaje permanente o anclajes especializados.
Los marcos en H de alto tonelaje son elementos permanentes. Exigen huellas grandes. También requieren un espacio libre de altura vertical significativo para la corona y el depósito hidráulico. La instalación de un bastidor en H de 500 toneladas a menudo implica aparejadores especializados, puentes grúa y modificaciones sustanciales de las instalaciones. No es posible reubicar fácilmente un marco en H una vez instalado.
La ergonomía tiene un impacto directo en la fatiga y la seguridad del operador. El marco C sobresale en esta categoría para operaciones manuales. Los lados abiertos permiten a los operadores manipular geometrías de piezas complejas sin esfuerzo. Si una pieza requiere doblarse en múltiples ejes, el operador puede girar la pieza libremente a través de los espacios laterales.
Los marcos en H restringen el acceso. Los operadores deben pararse directamente frente a la máquina. Cargar piezas pesadas o difíciles requiere llegar profundamente a la cama de la prensa. Este acceso restringido de adelante hacia atrás impone un posicionamiento estricto del operador. Para mitigar la tensión ergonómica en los marcos en H, las instalaciones a menudo deben invertir en elevadores de troqueles, transportadores o asistentes de carga robóticos.
Ambas arquitecturas admiten la automatización, pero se integran de manera diferente con los equipos periféricos.
Los marcos en C combinan perfectamente con los sistemas robóticos de recogida y colocación. Un brazo robótico puede sentarse al costado de la prensa, cargar una pieza en bruto, esperar el trazo y retirar la pieza terminada sin bloquear la estación frontal del operador. Los cambios de herramientas también son más rápidos. Los técnicos pueden deslizar matrices hacia adentro y hacia afuera desde tres direcciones diferentes.
Los marcos en H se integran mejor con alimentadores de bobinas y trituradores de chatarra de alta resistencia. El material avanza linealmente a través de la máquina. Sin embargo, los cambios de herramientas llevan más tiempo. Debido a que las columnas laterales bloquean el acceso lateral, los técnicos deben cargar matrices pesadas desde el frente o desde atrás. Esto a menudo requiere carros de troqueles especializados, montacargas de servicio pesado o grúas puente para colocar las herramientas de manera segura entre los pilares.
Métrica de evaluación |
Características de la prensa con marco en C |
Características de la prensa con marco en H |
|---|---|---|
Diseño Estructural |
Soporte de columna trasera única y con espacio abierto |
Paredes laterales rectas o de circuito cerrado, de 4 postes |
Rango de tonelaje |
Ligero a medio (10 - 250 toneladas) |
Medio a pesado (100 - 5000+ toneladas) |
Riesgo de deflexión |
Propenso a la desviación angular ("bostezo") |
Deflexión angular cero bajo carga nominal |
Acceso del operador |
Excelente (Acceso por tres lados) |
Restringido (solo acceso frontal y posterior) |
Movilidad y aparejo |
Alto (Carretilla elevadora portátil, independiente) |
Bajo (Requiere aparejadores, instalación permanente) |
Cambio de herramientas |
Rápido (posible carga lateral) |
Más lento (requiere grúas o carros de troqueles delanteros/traseros) |
Hacer coincidir el marco con la aplicación evita fallos prematuros de la máquina y garantiza la calidad del producto. Los diferentes procesos de fabricación exigen comportamientos estructurales específicos. Aplicar una geometría de marco incorrecta a un proceso exigente garantiza un tiempo de inactividad excesivo.
Los bastidores en C dominan el montaje de producción diario. Son los caballos de batalla de la fabricación ligera. Su velocidad y accesibilidad los hacen perfectos para operaciones que requieren intervención manual frecuente.
Operaciones de remachado y replanteo donde los operadores colocan manualmente pequeños conjuntos.
Corte y punzonado ligeros de chapa fina.
Acuñar pequeños emblemas o fichas donde no se requiera un tonelaje extremo.
Enderezar ejes o barras donde el operador necesita inspeccionar visualmente la pieza desde múltiples ángulos.
Configuraciones de fabricación celular que requieren reposicionamiento frecuente de la máquina.
Recortar componentes de fundición donde los restos se caen fácilmente a través de los lados abiertos.
Los marcos en H soportan el trabajo pesado. Debe especificar un marco en H cuando el proceso genera una resistencia masiva o requiere precisión absoluta. La estructura rígida garantiza que las herramientas sobrevivan al proceso.
Embutición profunda de metales, que requiere una presión uniforme en una gran superficie para evitar desgarros.
Conformado y doblado pesado de placas de acero gruesas o componentes estructurales.
Estampado progresivo de alta precisión donde cualquier deflexión angular destruiría las herramientas de carburo.
Compactar metales en polvo densos en formas sólidas.
Procesamiento de piezas de gran tamaño que físicamente exceden la profundidad de garganta de cualquier marco en C disponible.
Supresión de aceros avanzados de alta resistencia (AHSS) que generan severas fuerzas de ruptura inversas.
Las instalaciones de fabricación de gran volumen rara vez dependen de una única arquitectura de prensa. En lugar de ello, implementan ambos tipos en conjunto para optimizar el flujo de trabajo y proteger sus inversiones en equipos. Esta estrategia de doble prensa dirige tareas específicas a la máquina más adecuada.
La lógica es sencilla. Usted dirige el montaje diario de alta velocidad y el punzonado ligero a los marcos en C. Esto mantiene la producción en marcha rápidamente y aprovecha los rápidos tiempos de carga manual. Los marcos en H se reservan estrictamente para tareas pesadas, de precisión crítica o de gran tamaño.
Al mantener el trabajo pesado fuera de los marcos en C, se evita la fatiga del marco y los bostezos. Al mantener el montaje ligero fuera de los marcos en H, evita cuellos de botella en sus máquinas más potentes con tareas simples. Esta ruta estratégica maximiza la vida útil de ambos tipos de prensas y optimiza el rendimiento general del taller. Una instalación bien planificada podría contar con una línea central de marcos en H pesados para el corte y conformado primario, rodeados por celdas satélite de marcos en C para el ensamblaje secundario y la inserción de hardware.
Cada instalación de equipo conlleva riesgos inherentes. Comprender las limitaciones de la arquitectura elegida le permite implementar controles de ingeniería antes de que comience la producción. La planificación proactiva previene fallas catastróficas en las herramientas y daños a las instalaciones.
Si debe utilizar un marco en C para un proceso que se acerca a su capacidad máxima, debe mitigar el riesgo de deflexión angular. Ignorar los bostezos destruirá tus herramientas.
Primero, especifique un marco más resistente durante la fase de compra. Busque modelos con columnas traseras reforzadas y placas laterales más gruesas. En segundo lugar, opere la prensa muy por debajo de su tonelaje nominal máximo. Si necesita 100 toneladas de fuerza, compre una prensa de 150 toneladas. Correr al 60% de su capacidad reduce significativamente la flexión del marco.
Finalmente, utilice juegos de troqueles con bujes y pasadores guía de alta resistencia. Los pasadores guía obligan a las mitades superior e inferior del troquel a permanecer alineadas, absorbiendo parte de la tensión lateral causada por el bostezo del marco. Si bien esto transfiere el desgaste a los pasadores guía en lugar del marco, reemplazar los pasadores es mucho más económico que reemplazar un punzón de carburo roto. También puede instalar monitores de deflexión que detengan la prensa si el bostezo excede un umbral programado.
La instalación de un marco en H requiere una planificación exhaustiva de las instalaciones. No puedes simplemente dejarlo caer al suelo y enchufarlo. Debes gestionar el espacio y las limitaciones de acceso de forma proactiva.
Planifique su equipo de manipulación de troqueles antes de que llegue la prensa. Debido a que no puede cargar troqueles desde un costado, debe asegurarse de tener espacio de pasillo adecuado frente a la prensa para carros de troqueles o montacargas. Si los troqueles son excepcionalmente pesados, es posible que necesite instalar un puente grúa específicamente para esa estación de prensa. Considere agregar elevadores de matrices hidráulicos en la placa de refuerzo para facilitar el posicionamiento de herramientas pesadas para sus equipos de instalación.
Evalúe sus requisitos de cimentación estructural de inmediato. Los bastidores en H de alto tonelaje generan cargas dinámicas masivas. Golpean hacia abajo con inmensa fuerza, enviando ondas de choque al suelo. Una losa de concreto estándar de 6 pulgadas se agrietará bajo esta tensión. A menudo es necesario cortar el piso existente, cavar un hoyo y verter una plataforma aislante de concreto reforzado con acero especializada. No planificar este trabajo de cimentación provocará enormes retrasos en la instalación.
La elección entre una prensa de marco C o una prensa de marco H depende en última instancia de la rigurosidad de sus tolerancias de precisión, las dimensiones físicas de sus piezas y la necesidad de movilidad de la máquina de sus instalaciones. No existe un diseño universalmente superior. Sólo existe la aplicación de ingeniería correcta para su flujo de trabajo específico.
Si su operación prioriza la velocidad, el espacio mínimo que ocupa, la portabilidad y la accesibilidad del operador para tareas ligeras a medianas, debe preseleccionar los marcos en C. Ofrecen la flexibilidad necesaria para una fabricación ágil. Si su operación exige alto tonelaje, deflexión angular cero y conformado de alta resistencia para piezas de gran tamaño, debe seleccionar marcos en H. La rigidez de circuito cerrado no es negociable para trabajos de precisión.
Para finalizar la selección de su equipo, ejecute los siguientes pasos:
Calcule el tonelaje exacto necesario para su aplicación más exigente y luego agregue un margen de seguridad del 20 % para evitar que la máquina funcione a su máxima capacidad.
Revise el historial de desgaste de matrices en sus máquinas actuales para identificar si la deflexión angular ya está causando problemas de mantenimiento ocultos.
Mida el espacio de piso disponible, incluido el ancho de pasillo requerido para carros de troqueles y equipos de manipulación de materiales.
Consulte con un ingeniero estructural para verificar que su piso de concreto pueda soportar las cargas de impacto dinámicas de una nueva instalación.
Para los fabricantes que evalúan configuraciones de prensas y soluciones completas de líneas de estampado, Zhejiang Jinaolan Machine Tool se ha especializado en equipos de estampado desde 1983 y fabrica prensas mecánicas que van desde 25 a 2400 toneladas. Más allá de las máquinas de prensa, la compañía ha desarrollado capacidades integradas en líneas de estampado de troqueles progresivos, sistemas de alimentación, troqueles de estampado, equipos de transferencia y controles de prensa inteligentes para soportar requisitos de líneas de producción más completas.
R: Generalmente hasta 200-250 toneladas, aunque existen versiones personalizadas. Más allá de esto, los marcos en H son estructuralmente necesarios para un funcionamiento seguro y preciso. Para llevar un diseño de marco con espacio más allá de este límite se requiere una columna trasera imprácticamente grande para evitar que el marco se doble bajo una presión extrema.
R: Debido al diseño frontal abierto, la alta presión hace que la forma de "C" se abra ligeramente. La columna trasera actúa como punto de apoyo. Esta flexión altera el paralelismo entre el ariete y la cama, lo que hace que la herramienta superior se incline ligeramente fuera de alineación durante la carrera.
R: Ambos pueden automatizarse, pero los marcos en H generalmente se prefieren para la alimentación continua de bobinas y troqueles progresivos debido a su rigidez. Los marcos en C son excelentes para sistemas robóticos de recogida y colocación porque los lados abiertos brindan acceso sin obstáculos para que los brazos robóticos carguen y descarguen piezas.
R: Los marcos en H de alto tonelaje a menudo requieren plataformas de concreto reforzado o cimientos de pozo para controlar el peso y la vibración operativa. Las ondas de choque dinámicas generadas durante el estampado intenso pueden agrietar los pisos estándar de las fábricas. Esto es diferente a la mayoría de los marcos en C portátiles e independientes que se asientan sobre losas estándar.
R: Generalmente no se recomienda. La embutición profunda requiere una presión uniforme y un paralelismo estricto para evitar el desgarro del material. Cualquier desviación angular arruinará el sorteo. Esto hace que el marco en H rígido y sin deflexión sea el estándar de la industria para aplicaciones de embutición profunda.
R: Los marcos en C generalmente permiten cambios de herramientas más rápidos debido al acceso lateral sin obstáculos. Los técnicos pueden deslizar matrices fácilmente. Los marcos en H pueden requerir sistemas especializados de recuperación de matrices, carros de matrices o grúas aéreas debido a las obstrucciones de las columnas laterales que fuerzan la carga solo hacia adelante o hacia atrás.
