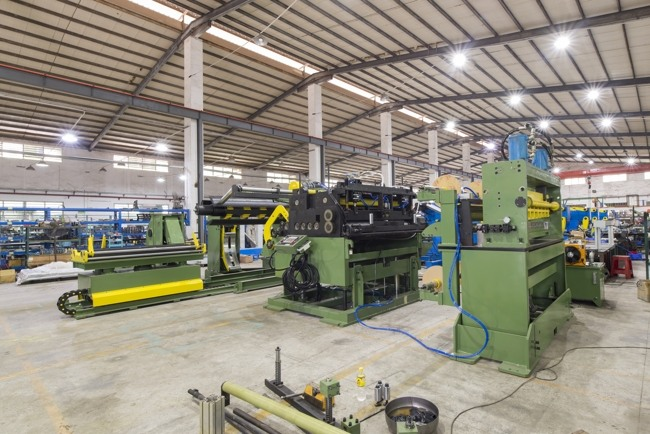

La transición de los sistemas de alimentación mecánicos a la automatización programable marca un punto de inflexión crítico para las operaciones de estampado. Afecta directamente el rendimiento del material y la precisión de las piezas. La selección del equipo de alimentación incorrecto provoca deslizamiento del material y fallas de sincronización con la prensa mecánica. Este desajuste provoca un aumento de las tasas de desperdicio y un importante tiempo de inactividad en la producción. Una desalineación entre la capacidad del alimentador y el límite elástico del material a menudo resulta en fallas mecánicas prematuras. Esta guía proporciona un marco técnico para evaluar un servoalimentador NC . Nos centramos en las limitaciones de materiales, la compatibilidad de las prensas, el volumen de producción y la integración general de la línea. Aprenderá cómo hacer coincidir las especificaciones del alimentador con sus requisitos exactos de estampado. Exploraremos diferencias clave en los mecanismos de liberación, capacidades de espesor de materiales y técnicas de sincronización de PLC.
El material dicta la máquina: la selección del alimentador debe comenzar con el espesor, ancho y peso máximos del material. La industria normalmente clasifica los servoalimentadores NC en tres tipos: placa delgada, mediana y gruesa (hasta 4,5 mm+).
Compensaciones entre velocidad y precisión: el estampado de alta velocidad requiere capacidades de servoaccionamiento específicas y mecanismos de liberación mecánicos para mantener tolerancias estrictas de precisión de alimentación sin distorsión del material.
La integración es fundamental: la sincronización perfecta del PLC entre el servoalimentador NC y el tipo específico de prensa mecánica (mecánica, hidráulica o servo) es obligatoria para patrones de estampado complejos y opciones de ciclo variable.
Configuraciones específicas de la aplicación: La alimentación general de la prensa eléctrica se basa en servoalimentadores NC estándar, mientras que las operaciones especializadas requieren alimentadores en zigzag para un rendimiento óptimo del corte o modelos de alta velocidad para una producción dedicada a largo plazo.
Tabla de contenido
Los sistemas de alimentación mecánicos tradicionales se basan en una leva excéntrica montada en el cigüeñal de la prensa. Esta leva se conecta mediante un brazo pitman a un embrague de rueda libre en el alimentador. Cada vez que necesite cambiar la longitud de alimentación, un operador debe ajustar manualmente el recorrido de la leva excéntrica utilizando llaves. Este proceso requiere prueba y error, lo que desperdicia un valioso tiempo de producción. Además, el embrague mecánico se desgasta a lo largo de millones de ciclos, lo que introduce holgura y provoca longitudes de avance inconsistentes. Los operadores persiguen constantemente el terreno de juego y realizan microajustes para evitar que los troqueles choquen.
Un servoalimentador NC corta completamente este vínculo mecánico rígido. Utiliza un servomotor de CA independiente acoplado directamente al rodillo de alimentación inferior mediante una caja de cambios planetaria de precisión o una correa de distribución sin juego. El sistema de control digital elimina por completo los ajustes de tono manuales. Los operadores ingresan la longitud de alimentación requerida a través de una interfaz de pantalla táctil y el servomotor ejecuta el comando con exacta repetibilidad. Puede programar patrones de alimentación complejos y de varias etapas que un alimentador mecánico simplemente no puede realizar.
Métrica operativa | Alimentador de rodillos mecánico | Alimentador servo NC |
|---|---|---|
Ajuste de la longitud de alimentación | Ajuste manual con llave en leva excéntrica | Entrada digital a través de pantalla táctil HMI |
Tiempo de cambio | 15 a 45 minutos | Menos de 1 minuto (usando recetas guardadas) |
Capacidad de múltiples tonos | Imposible (solo trazo fijo) | Característica estándar a través de programación PLC |
Componentes de desgaste | Embrague de sobremarcha, freno, varillaje | Mínimo (cojinetes sellados, correas de distribución) |
Integración con sensores | Difícil, requiere relés externos | Integración nativa con sistemas de protección de matrices. |

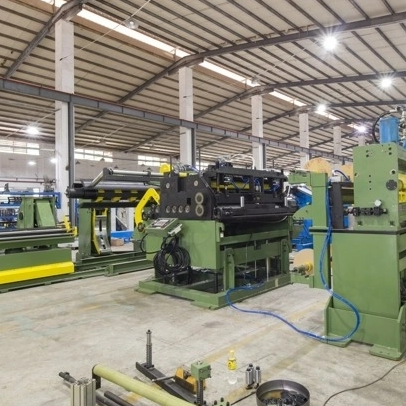

Una implementación exitosa transforma la dinámica de la sala de prensa. Los tiempos de configuración bajan de horas a minutos. Se logra una alimentación sin defectos con una precisión constante. El equipo maximiza las carreras por minuto sin causar distorsión del material. La integración de la línea de bobinas se vuelve perfecta desde el desenrollador hasta la prensa. Todo el sistema funciona como una unidad única y sincronizada, comunicándose a través de protocolos industriales estándar.
La selección del alimentador depende en gran medida de las propiedades físicas de la bobina. Debe evaluar el espesor, el ancho y el peso total del material. Empujar un alimentador más allá de su capacidad nominal provoca deslizamiento inmediato, fallas en el motor y daños en los rodillos. La industria divide los equipos de alimentación en tres categorías distintas según estas dimensiones.
Hoja delgada (0,1 mm a 1,0 mm): optimizada para aplicaciones delicadas y de alta velocidad, como contactos eléctricos o laminaciones de motores. Estos alimentadores utilizan rodillos huecos y livianos para reducir la masa giratoria. Esta baja inercia permite una rápida aceleración y desaceleración sin pandear el frágil material.
Placa mediana (de 1,0 mm a 3,2 mm): la opción estándar para estampado de uso general. Equilibran la velocidad y el par de manera efectiva. Estas unidades manejan bobinas de aluminio y acero laminado en frío estándar que se encuentran en la mayoría de la fabricación de soportes para automóviles y paneles de electrodomésticos.
Placa gruesa (3,2 mm a 4,5 mm+): Requiere refuerzo estructural de alta resistencia. Servomotores de alto par accionan las pesadas bobinas. El marco utiliza placas laterales de acero gruesas para evitar la deflexión bajo una inmensa resistencia física. Estas unidades suelen contar con cabezales de apertura estilo cocodrilo para facilitar el enhebrado de material rígido.
Debe evaluar el ancho del material y las capacidades de peso de la bobina. Compare estas cifras con el tamaño físico del alimentador. Tenga en cuenta el tipo de material específico. El acero avanzado de alta resistencia (AHSS) se comporta de manera diferente que el aluminio blando. Requiere mucha más fuerza de enderezamiento y presión de agarre. Los acabados superficiales delicados exigen recubrimientos de rodillos específicos. Los rodillos recubiertos de poliuretano (PU) o los acabados mate pulidos con chorro de arena evitan que se dañe la superficie de los metales prepintados, galvanizados o pulidos.
Calcule las carreras por minuto (SPM) requeridas para sus corridas de producción. Haga coincidir esta cifra directamente con las capacidades del servomotor. Debe comprender la relación entre la longitud de alimentación, la velocidad de la prensa y el tiempo de alimentación disponible. El alimentador debe completar su movimiento dentro de la parte abierta del ciclo de la prensa, conocida como ventana de alimentación.
Si una prensa funciona a 60 SPM, un golpe completo tarda exactamente 1,0 segundo. El troquel solo está abierto durante una parte de ese recorrido, generalmente desde 270 grados en el recorrido ascendente hasta 90 grados en el recorrido descendente. Eso crea una ventana de alimentación de 180 grados. El alimentador tiene exactamente 0,5 segundos para acelerar el material, alcanzar la velocidad máxima, desacelerar y detenerse con precisión en el tono. Las longitudes de alimentación más largas requieren tasas de aceleración más altas para terminar dentro de este mismo período de tiempo. Las operaciones de alta velocidad exigen servosistemas de baja inercia. El motor debe alcanzar la velocidad máxima instantáneamente y detenerse sin sobrepasarse. Un par motor insuficiente provoca una alimentación lenta, lo que hace que el material llegue tarde y provoque graves accidentes en el troquel.
Defina la desviación aceptable para sus piezas estampadas. Una tolerancia estándar para el estampado de precisión es de ±0,02 mm. Evaluar el papel de los sistemas de retroalimentación de circuito cerrado. Los codificadores de alta resolución mantienen la precisión en tiradas largas. Supervisan la posición exacta de los rodillos de alimentación y, a menudo, generan cientos de miles de impulsos por revolución.
El codificador envía datos en tiempo real al servodrive. La unidad corrige pequeñas discrepancias al instante. Esto evita que los errores acumulativos arruinen las operaciones de troquelado progresivo. La construcción mecánica rígida también respalda esta precisión. Cualquier flexión en el marco del alimentador o juego en la caja de engranajes planetarios anulará la precisión del servomotor. Debe asegurarse de que la transmisión mecánica esté clasificada para funcionar sin juego.
El mecanismo de liberación es una característica no negociable para el estampado progresivo. Los troqueles progresivos utilizan pasadores piloto para localizar la tira con precisión antes de que golpeen los punzones. Si los rodillos alimentadores permanecen firmemente sujetos al material, los pasadores piloto luchan contra el alimentador. Esto alarga los agujeros en la tira y destruye la precisión de la pieza. El mecanismo de liberación levanta momentáneamente el rodillo de alimentación superior una fracción de milímetro. Esto permite que el material flote en una alineación exacta justo cuando se enganchan los pasadores piloto.
Característica | Liberación neumática | Liberación mecánica |
|---|---|---|
Método de actuación | Cilindro de aire activado por válvula solenoide. | Leva física vinculada al cigüeñal de prensa |
Límite de velocidad | Más lento (limitado por el retraso en la respuesta de la válvula de aire) | Alta velocidad (los partidos presionan SPM exactamente) |
Complejidad de configuración | Sencillo, ajustado mediante ángulos de sincronización PLC | Requiere alineación mecánica de levas en la prensa. |
Mejor aplicación | Estampado general, velocidades inferiores a 150 SPM. | Troqueles progresivos de alta velocidad, más de 200 SPM |
La liberación neumática se adapta al estampado estándar y a velocidades más lentas. Funciona bien para aplicaciones de uso general. La configuración inicial es más sencilla porque controla la sincronización a través del PLC mediante interruptores de leva programables. Sin embargo, los tiempos de respuesta de la válvula de aire limitan la velocidad máxima. El retraso inherente en los sistemas de aire comprimido hace que la liberación se produzca demasiado tarde a altas velocidades. La liberación mecánica es esencial para el estampado a alta velocidad. La leva de presión acciona el mecanismo de liberación directamente mediante un brazo de palanca. Esto ofrece una sincronización exacta e instantánea. Proporciona una liberación piloto más rápida para troqueles progresivos exigentes que funcionan a cientos de golpes por minuto.
Los materiales gruesos y rígidos exigen una ingeniería estructural robusta. Las cajas de cambios mejoradas soportan el aumento de carga. Los servomotores más grandes proporcionan el torque necesario para sacar bobinas pesadas del foso del circuito. Los rodillos enderezadores reforzados evitan que el material se doble durante el ciclo de alimentación.
Estas unidades de alta resistencia cuentan con placas laterales de acero gruesas. Utilizan rodamientos de rodillos esféricos de alta resistencia para soportar los rodillos de alimentación de gran tamaño. La fuerza de sujeción debe ser significativamente mayor para evitar el deslizamiento en acero de espesor grueso. Los cilindros neumáticos de los alimentadores de placas gruesas están sobredimensionados para generar la presión de agarre necesaria. Algunos modelos extremadamente resistentes utilizan cilindros de sujeción hidráulicos en lugar de neumáticos para garantizar que el material no pueda deslizarse bajo una fuerte aceleración.
Evalúe el movimiento de dos ejes para operaciones de supresión escalonadas. Los alimentadores en zigzag mueven el material hacia adelante (eje X) y de lado a lado (eje Y). Esto optimiza la disposición de espacios en blanco circulares o irregulares en la tira de bobina. Los servomotores se coordinan simultáneamente para posicionar el material para el siguiente punzón.
Calcule cuidadosamente las mejoras en el rendimiento del material. Las operaciones de estampado de círculos y discos, como las laminaciones de motores o la fabricación de hojas de sierra, a menudo experimentan una reducción de desechos del 7 % al 14 %. El movimiento en zigzag une los espacios en blanco. Esto reduce el ancho de la banda entre punzones. Maximiza el número de piezas producidas a partir de una sola bobina, reduciendo directamente el consumo de materia prima.
Debe evaluar las diferencias de integración entre varios tipos de prensa. Las prensas mecánicas tradicionales con marco hueco requieren levas de sincronización específicas o codificadores giratorios montados en el cigüeñal para enviar señales al alimentador. Las prensas hidráulicas más lentas necesitan diferentes señales de apretón de manos debido a sus velocidades de carrera variables y a la falta de un cigüeñal giratorio tradicional. Las servoprensas altamente programables ofrecen la integración más perfecta pero requieren protocolos de comunicación avanzados.
Las servoprensas pueden ajustar sus perfiles de carrera dinámicamente, deteniéndose en la parte inferior de la carrera o invirtiendo la dirección. El alimentador debe comunicarse constantemente con el controlador de la prensa. Esto garantiza que el ciclo de alimentación solo se produzca cuando el troquel esté completamente abierto y limpio. Si la servoprensa entra en modo pendular (carreras cortas sin rotación completa), el PLC del alimentador debe rastrear la posición exacta del ariete para evitar alimentar un troquel cerrado.
Evaluar la usabilidad de HMI (Interfaz Hombre-Máquina). Los operadores necesitan pantallas intuitivas para ingresar parámetros rápidamente. Los menús complejos provocan errores de configuración. Garantizar la compatibilidad del protocolo de comunicación entre dispositivos. El PLC del alimentador (a menudo Mitsubishi, Siemens o Allen-Bradley) debe integrarse con los controles de la prensa.
El accionamiento del alimentador debe comunicarse con el PLC de la prensa eléctrica primaria sin demoras. Las señales cableadas proporcionan sincronización confiable para funciones críticas como "OK para alimentar" y "Parada de emergencia". Las conexiones Ethernet/IP o PROFINET manejan datos de recetas, códigos de falla e información de diagnóstico. La sincronización adecuada evita que la prensa realice ciclos si el alimentador no ha completado su movimiento. Debe conectar el relé "Feed Complete" del alimentador directamente al circuito de protección del troquel de la prensa.
Configure cuidadosamente el tiempo de alimentación según los requisitos del troquel. Las opciones incluyen alimentación antes de la prensa, prensa antes de la alimentación u operaciones intermitentes. La alimentación antes de la prensa es estándar para la mayoría de las operaciones de corte. El material avanza mientras el ariete está en la parte superior de la carrera. Se utiliza la prensa antes de la alimentación cuando el material debe permanecer estacionario hasta que el troquel encaje, lo que a menudo se ve en operaciones de embutición profunda.
Configure el tiempo de liberación del piloto con precisión para troqueles progresivos. Los rodillos deben abrirse exactamente cuando los pasadores guía entran en el material. Deben cerrarse antes de que la placa extractora suelte la tira en la carrera ascendente. La sincronización incorrecta hace que los pasadores piloto estiren o rompan los orificios del material, lo que provoca el rechazo inmediato de la pieza.
Evalúe las limitaciones de espacio físico en sus instalaciones. Mida el tamaño total de la unidad en la base de la prensa. Asegúrese de que no interfiera con los cambios de matrices, los conductos de eliminación de desechos o las cortinas de luz de seguridad. Alinee perfectamente la altura de la línea de paso con el nivel de entrada del troquel. La mayoría de los alimentadores incluyen un soporte de montaje con gatos de tornillo, lo que permite un ajuste de línea de paso vertical de ±50 mm para adaptarse a diferentes alturas de troquel.
Sincronice la velocidad con el equipo ascendente existente. Los desenrolladores y enderezadores deben coincidir con el ritmo del alimentador. Deben mantener un bucle flojo constante. Si el enderezador funciona demasiado lento, el alimentador apretará el material, levantándolo fuera del foso del bucle y provocando un deslizamiento severo. Si corre demasiado rápido, el material se arrastrará por el suelo. Utilice sensores de bucle ultrasónicos u ojos fotoeléctricos para controlar el variador de frecuencia (VFD) de la plancha, manteniendo el bucle de material a una profundidad constante.
La memoria de trabajo programable ahorra innumerables horas de trabajo. El almacenamiento de recetas permite recuperar instantáneamente configuraciones anteriores. Los operadores simplemente seleccionan el número de pieza en la pantalla HMI. El PLC ajusta automáticamente la longitud de alimentación, la velocidad, los perfiles de aceleración e incluso la altura de la línea de paso motorizada en los modelos avanzados.
Esto reemplaza los tediosos ajustes mecánicos manuales. Elimina la necesidad de llaves, indicadores de cuadrante y mediciones de prueba y error. Los cambios rápidos aumentan la efectividad general del equipo (OEE). La prensa pasa más tiempo estampando piezas y menos tiempo inactiva durante los cambios de matrices. Un operador competente puede cambiar de un trabajo de bobina a otro en menos de dos minutos.
La eliminación de los atascos mejora directamente el rendimiento del material. La alimentación constante evita estampados parciales al final de una bobina. La optimización de los diseños de espacios en blanco maximiza el uso de materia prima. La precisión del servomotor garantiza que cada milímetro de la bobina se utilice de manera efectiva, lo que reduce el margen de recorte de bordes requerido.
La liberación piloto precisa evita la distorsión del material. El material distorsionado a menudo se atasca en la matriz, lo que genera una gran cantidad de desechos y requiere que los operadores corten y retiren manualmente la tira enredada. Mantener tolerancias estrictas garantiza que las piezas estampadas finales cumplan con los estándares de control de calidad en el primer golpe, lo que elimina la clasificación y el retrabajo posteriores.
Evaluar la vida útil de los componentes críticos. Los servoaccionamientos, las correas de distribución y los rodillos de alimentación requieren una inspección periódica. Los rodillos de poliuretano se desgastan con el tiempo y pierden su agarre, por lo que es necesario volver a recubrirlos periódicamente. Los rodillos de acero pueden desarrollar ranuras si pasan continuamente materiales estrechos y abrasivos. Debe planificar el reafilado de rodillos en su programa de mantenimiento preventivo.
Asegurar la disponibilidad de repuestos antes de realizar la compra. Verifique las capacidades de soporte técnico del OEM. Necesita acceso a asistencia para la resolución de problemas cuando ocurren fallas eléctricas o cuando el servoaccionamiento genera un error de sobrecorriente. El mantenimiento preventivo regular, que incluye engrasar el cabezal de engranajes e inspeccionar los cables del codificador, mantiene el servosistema funcionando al máximo rendimiento.
El deslizamiento del material arruina inmediatamente la precisión de la pieza. Ocurre cuando los rodillos carecen de suficiente agarre, cuando la aceleración es demasiado alta o cuando el material está cubierto de un líquido de estampado pesado. La curvatura implica que el material se doble hacia los lados al entrar en el troquel, lo que hace que la tira golpee las guías del troquel.
Especifique la presión del rodillo correcta para el espesor de su material. Utilice guías laterales en la entrada del alimentador para mantener el material recto. Asegúrese de que el material aguas arriba se enderece correctamente antes del alimentador. Un buen enderezador elimina el juego de bobinas, lo que facilita que el alimentador empuje el material con precisión. Si utiliza material muy engrasado, especifique rodillos arenados o con acabado mate para romper la tensión superficial del fluido y mantener el agarre.
Las operaciones con alto SPM llevan los equipos al límite. Es posible que las válvulas neumáticas no se abran y cierren lo suficientemente rápido. Esto hace que el mecanismo de liberación arrastre el material. El servomotor puede sobrecalentarse si no tiene el tamaño adecuado para la aceleración requerida, lo que provocará un error de seguimiento en el variador.
Opte por la liberación mecánica en lugar de la neumática para aplicaciones con alto SPM. Implemente protocolos estrictos de calibración de codificadores. Verifique periódicamente las señales de sincronización entre la leva de la prensa y el PLC del alimentador. Utilice un osciloscopio si es necesario para verificar la latencia de la señal entre el interruptor de leva giratorio de la prensa y el módulo de entrada del alimentador.
Los complejos sistemas de control intimidan a los operadores no capacitados. Ingresar una longitud de alimentación incorrecta provoca fallas inmediatas en el troquel. Los ajustes de aceleración incorrectos hacen que el material se doble o resbale. Omitir los sensores de protección del troquel para solucionar una falla a menudo provoca daños catastróficos en las herramientas.
Priorice los sistemas HMI intuitivos con diagnósticos de errores integrados. La pantalla debe mostrar claramente los códigos de falla y los pasos para la solución de problemas. Establecer capacitación obligatoria del OEM durante la puesta en servicio. Los operadores deben comprender la relación entre velocidad, longitud de avance y sincronización de la prensa. Implemente protección con contraseña en la HMI para evitar que personal no autorizado altere parámetros críticos de aceleración y sincronización.
Audite los cuellos de botella actuales de su sala de prensa registrando el tiempo de inactividad atribuido a los ajustes mecánicos manuales del paso de alimentación.
Calcule las longitudes de alimentación requeridas y las carreras máximas por minuto para sus matrices progresivas más pesadas para dimensionar el servomotor correctamente.
Solicite una prueba de material de prueba de concepto a los fabricantes de alimentadores preseleccionados utilizando su stock de bobina específico y las tolerancias requeridas.
Mida el espacio disponible en la plataforma de la prensa y la altura de la línea de paso para garantizar la compatibilidad física antes de ordenar el equipo.
