Subestimar el tonelaje de la prensa conduce a fallas catastróficas en el equipo, tirantes rotos y herramientas destrozadas, mientras que sobreestimar resulta en gastos de capital innecesarios en máquinas de gran tamaño. El estampado moderno implica variables complejas (aceros avanzados de alta resistencia (AHSS), estaciones de troquel progresivo y ángulos de corte variables), lo que hace que los cálculos teóricos básicos sean insuficientes para una producción segura y continua. Los equipos de ingeniería se enfrentan a tolerancias estrictas y propiedades exigentes de los materiales todos los días en el taller. Depender de conjeturas destruye maquinaria y detiene las líneas de montaje.
Para proteger el equipo y garantizar la calidad de las piezas, los equipos de ingeniería y adquisiciones deben utilizar un enfoque sistemático para calcular el tonelaje de la prensa eléctrica , teniendo en cuenta los tipos de operación, las propiedades de los materiales, los márgenes de seguridad y las curvas de energía de la prensa. La evaluación precisa de la carga evita la deflexión del marco y daños al troquel. Esta guía desglosa las metodologías exactas necesarias para dimensionar correctamente sus operaciones de estampado y mantener su producción en funcionamiento sin interrupciones.
Tabla de contenido

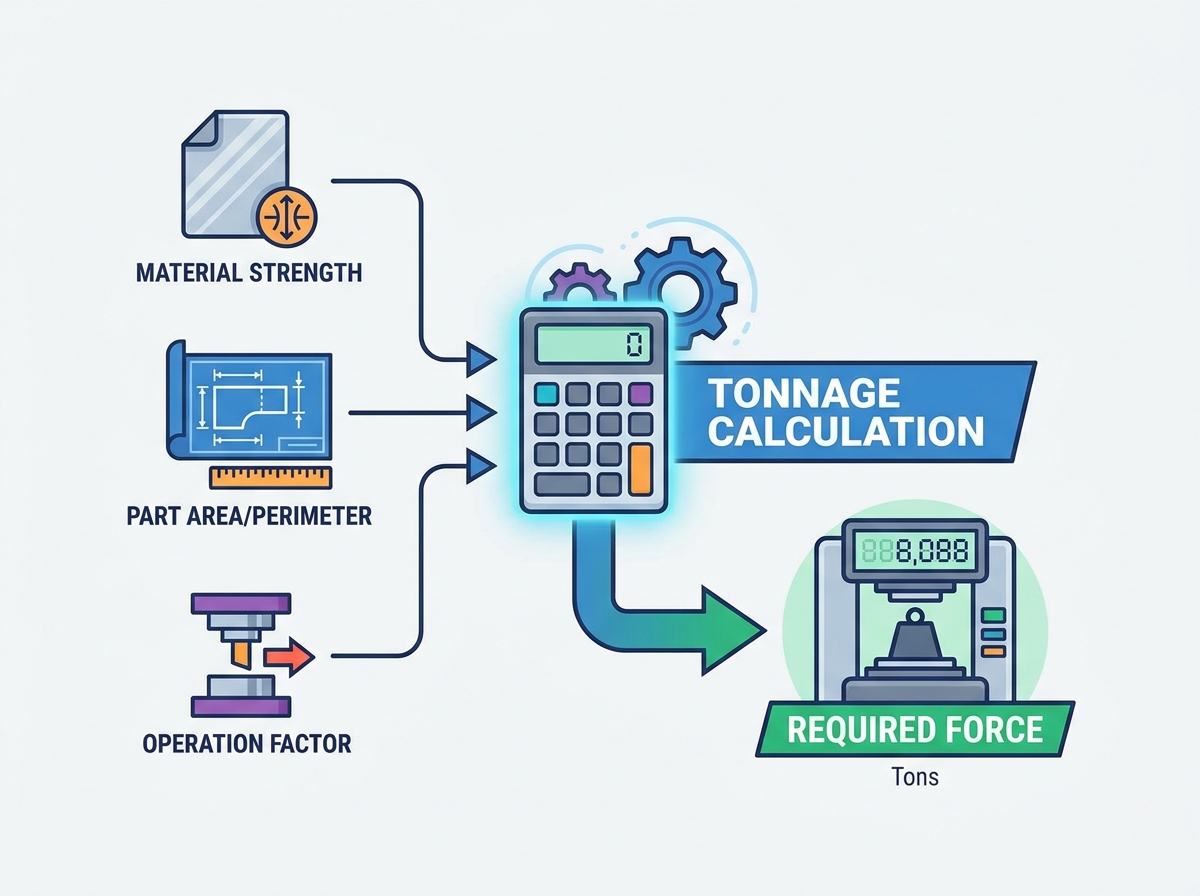

La fórmula básica: el tonelaje de corte depende fundamentalmente de la resistencia al corte, el espesor y el perímetro de corte total del material, pero debe ajustarse al corte de la herramienta.
La regla del 30%: el estándar de la industria dicta agregar un margen de seguridad mínimo del 30% al tonelaje total calculado antes de seleccionar un tamaño de prensa mecánica estándar.
Fuerza versus energía: el tonelaje (fuerza) es solo la mitad de la ecuación; Las prensas mecánicas también deben tener la energía del volante necesaria para mantener esa fuerza a lo largo de la distancia de trabajo necesaria.
Complejidad del troquel progresivo: el tonelaje total en el estampado progresivo debe tener en cuenta las operaciones simultáneas, la carga descentrada y el impacto rápido (tonelaje inverso).
Los operadores deben comprender la distinción fundamental entre carga requerida y capacidad nominal. El tonelaje requerido es la carga máxima exigida por la operación de estampado específica. Esta fuerza corta, dobla o forma la pieza metálica. La clasificación de tonelaje de la prensa es la carga máxima máxima que la máquina puede entregar de manera segura sin daños estructurales. Estos dos números no son intercambiables. Una máquina con capacidad para 200 toneladas no puede ejecutar continuamente una carga requerida de 200 toneladas sin un desgaste severo. Debe calcular la fuerza requerida con precisión para compararla con la capacidad de la máquina correctamente reducida. Hacer funcionar una prensa a su máxima capacidad diaria garantiza fallas prematuras de los componentes.
Exceder la capacidad de la prensa provoca una deflexión excesiva de la cama y del ariete. Los marcos metálicos se doblan bajo una presión extrema. Esta deflexión provoca un desgaste prematuro del troquel y piezas fuera de tolerancia. Los punzones se desalinean con los troqueles durante el recorrido. La fricción resultante embota las herramientas instantáneamente y causa irritación severa en los bordes cortantes. Las sobrecargas severas causan fallas catastróficas en el cigüeñal. Los tirantes se rompen bajo la inmensa tensión de tracción, lo que convierte una producción rutinaria en un trabajo de reparación masivo. Los cálculos precisos mantienen la fuerza aplicada dentro de los límites elásticos del marco de la prensa. Esto preserva la vida útil del troquel, mantiene dimensiones estrictas de las piezas y mantiene el ariete perfectamente paralelo a la placa de refuerzo.
Las operaciones de supresión crean liberaciones repentinas de carga. El punzón genera una presión masiva antes de que el material finalmente se fracture. Esta fractura repentina libera instantáneamente la energía almacenada. A esto lo llamamos shock brusco o tonelaje inverso. El tonelaje invertido no calculado destruye los cojinetes y las conexiones de la prensa. El ariete se sacude violentamente hacia abajo y luego rebota. Esta onda de choque viaja a través de toda la arquitectura de la máquina, aflojando pernos y agrietando componentes fundidos. Calcular la fuerza de corte hacia adelante ayuda a predecir el impacto inverso resultante. Luego, los ingenieros pueden implementar soluciones de amortiguación para proteger el equipo y extender la vida útil del tren de transmisión de la prensa.
Dimensionar una prensa con precisión evita la especificación excesiva del equipo. Comprar una prensa de 600 toneladas para un trabajo de 200 toneladas desperdicia capital. Las máquinas más grandes consumen más espacio y requieren cimientos más pesados. También consumen más energía eléctrica para hacer girar enormes volantes. Sin embargo, un tamaño insuficiente de una prensa provoca constantes averías y pérdida de tiempo de producción. Los cálculos precisos garantizan que la máquina sea lo suficientemente robusta para los trabajos planificados más pesados de la instalación sin desperdiciar recursos. Usted logra el equilibrio perfecto entre la capacidad de la máquina y la eficiencia financiera al saber exactamente cuánta fuerza requieren realmente sus piezas.
Diferentes metales requieren fuerzas de corte muy diferentes. El acero dulce corta más fácilmente que el acero inoxidable. El aluminio requiere menos fuerza que el acero al carbono. Los aceros avanzados de alta resistencia (AHSS) y los aceros de ultra alta resistencia (UHSS) exigen un tonelaje enorme. Debe conocer el grado exacto del material. La fuerza de corte dicta la fuerza de corte. Los ingenieros suelen estimar la resistencia al corte entre el 70 y el 80 por ciento de la resistencia máxima a la tracción (UTS) del material. El uso de la UTS en lugar de la resistencia al corte sobreestima la fuerza de supresión requerida. Verifique siempre la certificación del material específico antes de finalizar los cálculos, ya que las propiedades de la bobina varían entre las acerías.
Tipo de material | Resistencia a la tracción estimada (PSI) | Resistencia al corte estimada (PSI) |
|---|---|---|
Aluminio (5052-H32) | 33.000 | 20.000 |
Acero dulce (1018 laminado en frío) | 64.000 | 45.000 |
Acero inoxidable (304) | 73.000 | 55.000 |
AHSS (DP780) | 113.000 | 85.000 |
El espesor del material comparte una relación lineal directa con la fuerza de corte requerida. Duplicar el espesor del material duplica el tonelaje requerido. Los materiales más gruesos también requieren más energía del volante para empujar el punzón a través del metal. Debes medir la máxima tolerancia de espesor posible. La chapa varía ligeramente de una bobina a otra. Si una impresión requiere acero de 0,125 pulgadas con una tolerancia de +/- 0,010, utilice siempre 0,135 pulgadas en sus cálculos. Esto evita sobrecargas inesperadas cuando una bobina ligeramente más gruesa ingresa al alimentador. Ignorar las tolerancias de espesor es una causa común de estancamiento inexplicable de la prensa.
La longitud total de corte determina la resistencia general que encuentra el punzón. Debe calcular el perímetro total para perfiles en blanco complejos. Mida cada curva, muesca y regla. Agregue las circunferencias de todos los agujeros perforados internos. Una pieza grande con un perfil simple puede requerir menos tonelaje que una pieza pequeña con recortes intrincados. El software CAD proporciona fácilmente la longitud exacta del perímetro. Utilice esta medición precisa en lugar de estimaciones aproximadas para garantizar predicciones de carga precisas. La falta de algunos agujeros internos en el cálculo del perímetro descarta todo el requisito de tonelaje.
La condición de las herramientas altera drásticamente la fuerza requerida. Los punzones afilados cortan el metal de forma limpia y eficiente. Los golpes romos obligan al material a rasgarse en lugar de cortarse. Esta acción de desgarro aumenta significativamente el tonelaje requerido. Una separación inadecuada entre el punzón y la matriz también aumenta la carga. Un espacio demasiado estrecho provoca un cizallamiento secundario, lo que obliga a la prensa a trabajar el doble de duro. Un espacio demasiado flojo provoca una flexión excesiva antes de que se produzca la fractura, lo que crea rebabas masivas y requiere más fuerza para empujar el trozo a través de la matriz del troquel. Mantener un espacio libre óptimo (normalmente entre el 8 y el 12 por ciento del espesor del material para el acero dulce) mantiene el tonelaje real alineado con sus cálculos teóricos.
El tonelaje permitido depende tanto de las herramientas como de la máquina. Una prensa podría tener una capacidad de 100 toneladas. Sin embargo, los punzones individuales tienen límites de elasticidad a la compresión específicos. Los punzones delgados se doblarán y romperán mucho antes de que la prensa alcance su capacidad máxima. Debe calcular el tonelaje de punzonado máximo permitido. Compare la fuerza de corte requerida con la resistencia a la compresión del material del punzón. Actualice a punzones de acero o carburo de alta velocidad si la carga excede el límite elástico del acero para herramientas estándar. Un golpe roto destruye el bloque del troquel y arruina la producción.
La fórmula básica para las operaciones de corte es sencilla. Multiplicas tres variables específicas. El tonelaje es igual al perímetro multiplicado por el espesor multiplicado por la resistencia al corte. Debes convertir el número final en toneladas dividiendo por 2000 (si usas libras). Esta ecuación básica se aplica a cualquier forma o perfil. Asegúrese de que todas las mediciones utilicen el mismo sistema de unidades. Mezclar pulgadas y unidades métricas provoca enormes errores de cálculo.
Por ejemplo, calcular el tonelaje para una pieza en bruto de perímetro de 10 pulgadas en acero dulce de 0,125 pulgadas con una resistencia al corte de 45 000 PSI se ve así: (10 × 0,125 × 45 000) / 2000. El resultado es 28,12 toneladas. Luego agrega su margen de seguridad a este número base.
Los talleres suelen utilizar una fórmula simplificada para agujeros redondos en acero dulce. Se multiplica el diámetro del punzón por el espesor del material. Luego multiplica ese resultado por una constante de 80. Esto proporciona rápidamente las toneladas de presión necesarias. Este atajo sólo funciona para acero dulce estándar. No utilice este atajo para acero inoxidable o aluminio.
El corte de herramientas reduce el tonelaje máximo. Dar golpes escalonados significa hacer algunos golpes más cortos que otros. Golpearon el material en diferentes momentos. Agregar corte angular a la cara del troquel también reduce la carga máxima. El punzón corta el material gradualmente como unas tijeras. Esto distribuye la acción de corte en una parte más larga del recorrido. Reduce la fuerza máxima pero requiere exactamente la misma energía total del volante.
Las operaciones de doblado requieren diferentes cálculos según el tipo de matriz. Las fórmulas de doblado en V se basan en el ancho de apertura de la matriz. A esto lo llamamos relación V-die. La fuerza requerida depende del espesor del material al cuadrado, multiplicado por la resistencia a la tracción, dividido por la abertura de la matriz. Una abertura de matriz en V más amplia requiere menos tonelaje pero crea un radio de curvatura interior más grande. El doblado en U requiere mucha más fuerza que el doblado en V porque el material se arrastra a lo largo de las paredes del troquel, creando una fricción masiva. Las operaciones de limpieza y bridado de bordes requieren cálculos de tonelaje específicos basados en la longitud de la brida y el límite elástico del material. Siempre tenga en cuenta la fuerza de fondo si el dado acuña el radio para establecer el ángulo.
El cálculo de la fuerza de tracción predice la carga necesaria para tirar de un espacio en blanco plano y darle una forma 3D. La fórmula utiliza el diámetro de la pieza en bruto, el diámetro del punzón, el espesor del material y la resistencia a la tracción. El estirado estira y comprime el metal simultáneamente. La embutición profunda requiere un soporte en blanco o un cojín para troquel. El cojín mantiene la pieza en bruto en su lugar para evitar que se arrugue a medida que el metal fluye hacia la cavidad del troquel. Debe agregar entre el 15 y el 30 por ciento del tonelaje de extracción para tener en cuenta esta fuerza de amortiguación. Si no se añade tonelaje de amortiguación, las prensas se paran y las piezas se arruinan.
Las operaciones de exprimido requieren el mayor tonelaje por pulgada cuadrada. El acuñado, el estampado y el apresto obligan al metal a fluir hacia las estrechas cavidades del troquel. Estas operaciones exigen una presión masiva. A menudo requieren de 3 a 5 veces la resistencia a la compresión del material. Toda la superficie bajo el punzón sufre una carga extrema. Calcula el área de superficie total y la multiplica por el factor de presión de acuñación específico para ese metal. Siempre dimensione las prensas de manera conservadora para aplicaciones de acuñación para evitar daños al marco. Un ligero ajuste excesivo del ariete durante una operación de acuñación romperá instantáneamente el marco de la prensa.
Tipo de operación | Fórmula estándar/directriz | Variables clave |
|---|---|---|
Supresión/perforación | (Perímetro × Espesor × Resistencia al corte) / 2000 | Longitud total de corte, espesor del material, resistencia al corte. |
Orificio de acero dulce (atajo) | Diámetro × Espesor × 80 | Diámetro del punzón, espesor del material |
Doblado en V | (Espesor⊃2; × Resistencia a la tracción × Longitud) / Apertura en V | Ancho de apertura del troquel, resistencia a la tracción, longitud de flexión |
Embutición profunda | Fuerza de tracción + (15 % a 30 % de fuerza de amortiguación) | Diámetro de la pieza en bruto, diámetro del punzón, resistencia a la tracción. |
Acuñación / Estampado | Área de superficie × (3 a 5 × Resistencia a la compresión) | Área total comprimida, límite de compresión del material. |
Los troqueles progresivos realizan múltiples operaciones de forma secuencial. El requisito total del troquel es igual a la suma de todas las estaciones activas. Debe calcular el tonelaje de cada estación individual por separado. Calcule la carga de perforación. Calcule la carga de formación. Calcule las cargas de dibujo y de corte. Sume todas estas cargas máximas juntas. Este total representa la fuerza máxima absoluta que el troquel podría exigir si todas las estaciones alcanzaran la carga máxima simultáneamente. Esta suma base es su punto de partida para la evaluación progresiva del troquel. Si tiene un troquel de 5 estaciones con cargas de 15, 0, 20, 40 y 10 toneladas, su requisito básico es 85 toneladas antes de los márgenes de seguridad.
La distribución desigual del tonelaje crea graves riesgos en las matrices progresivas. El dibujo intenso en un extremo y la perforación ligera en el otro crean un momento de inflexión. El ariete de prensa intenta inclinarse. Esto arruina los espacios libres de las cuñas y destruye la alineación del dado. Debes calcular el centro de carga para todo el troquel. Asegúrese de que este centro de carga esté alineado estrechamente con la línea central del ariete de la prensa. Si el momento de vuelco excede los límites de carga descentrada permitidos para la prensa, debe rediseñar el diseño del troquel. Puede agregar estaciones simuladas o desplazar las operaciones pesadas más cerca del centro de la zapata para equilibrar las fuerzas.
Los ingenieros escalonan las longitudes de los punzones para reducir el tonelaje máximo total. Modifique la longitud de los punzones en una distancia igual a la mitad o al espesor total del material. La estación uno termina de cortar justo cuando comienza la estación dos. Esto evita que todas las estaciones alcancen el tonelaje máximo simultáneamente. El escalonamiento reduce significativamente el tonelaje de prensa requerido. También reduce el impacto del tonelaje inverso. El marco de la prensa experimenta una serie de cargas más pequeñas en lugar de un impacto masivo. Esto extiende la vida útil tanto del troquel como de la prensa. El escalonamiento adecuado convierte una carga máxima de 100 toneladas en tres cargas separadas de 35 toneladas repartidas a lo largo de la carrera.
Los cálculos manuales dejan lugar al error humano. Recomendamos el uso de calculadoras de tonelaje digitales y software de simulación de conformado. Estas herramientas mapean con precisión las cargas estación por estación. Simulan virtualmente todo el trazo. El software de análisis de elementos finitos (FEA) predice el adelgazamiento del material y los requisitos de fuerza exactos. Puede identificar problemas de carga descentrada antes de cortar cualquier acero para herramientas. La validación digital evita errores costosos y garantiza que la prensa seleccionada pueda manejar las fuerzas dinámicas del troquel progresivo. Depender de la validación del software es una práctica estándar para componentes complejos de automoción y aeroespaciales.
Los cálculos teóricos representan condiciones perfectas. Los suelos de las tiendas rara vez ofrecen las condiciones perfectas. Debes aplicar un estricto factor de seguridad. Calcule el tonelaje teórico total. Agregue un margen de seguridad del 30 por ciento a esa cifra. Esto explica las variaciones de espesor del material, las herramientas desafiladas y la fricción dinámica. Una vez que tenga este número final, seleccione el siguiente tamaño de prensa estándar encima de él. Si su cálculo más el 30 por ciento equivale a 180 toneladas, seleccione una prensa de 200 toneladas. Nunca haga funcionar una prensa exactamente al 100 por ciento de su capacidad nominal. El funcionamiento a máxima capacidad no deja margen de error cuando un punzón se desafila o una bobina más gruesa ingresa a la máquina.
Los límites de tonelaje se aplican de forma diferente en las distintas arquitecturas de prensa. Las prensas con marco en C sufren una deflexión angular inherente. El frente abierto permite que el marco se abra bajo cargas pesadas. Las prensas de lados rectos cuentan con un marco de caja cerrada. Resisten mucho mejor la deflexión y manejan cargas descentradas de forma segura. Las prensas troqueladoras de base plana distribuyen la fuerza de manera diferente a las prensas de estampado tradicionales. Debe hacer coincidir la arquitectura de la máquina con las demandas específicas del troquel. No coloque troqueles progresivos pesados en prensas con marco en C. La deflexión angular destruirá la alineación progresiva del troquel y provocará una rotura constante del punzón.
Las prensas mecánicas no entregan el tonelaje completo durante toda la carrera. Están clasificados para tonelaje total sólo a una distancia específica por encima del punto muerto inferior (BDC). Esta distancia suele estar entre 1/16 de pulgada y 1/4 de pulgada por encima del BDC. Las operaciones de estirado involucran el material en lo alto del trazo. A esta altura, la capacidad de prensa disponible disminuye drásticamente. Una prensa de 200 toneladas sólo podría ejercer 80 toneladas de fuerza dos pulgadas por encima del BDC. Debe consultar la tabla de curvas de tonelaje del fabricante para verificar la fuerza disponible en el punto exacto de impacto. Ignorar la curva de tonelaje es la razón principal por la que las prensas se paran durante las operaciones de embutición profunda.
La fuerza y la energía son dos requisitos mecánicos diferentes. El tonelaje es la fuerza física necesaria para empujar el punzón a través del metal. La energía del volante es la potencia sostenida necesaria para mantener esa fuerza en una distancia específica. Una prensa puede tener la fuerza física para cortar una pieza. Sin embargo, es posible que le falte la energía del motor y del volante para empujar material grueso o espacios profundos. Si la operación consume demasiada energía, el volante se ralentiza. El motor patina y la prensa se detiene a mitad del recorrido. Siempre verifique la capacidad de energía del volante junto con las clasificaciones de tonelaje, especialmente para el estampado continuo a alta velocidad.
Los aceros avanzados de alta resistencia cambian todas las reglas tradicionales. Estampar AHSS provoca un aumento exponencial en la fuerza requerida. El material resiste agresivamente la deformación. También requiere enormes cantidades de energía del volante. Las prensas estándar se flexionan y se calan cuando se utilizan piezas UHSS. Debe utilizar marcos de prensa especializados y de alta rigidez. Estas máquinas cuentan con coronas reforzadas, camas más pesadas y trenes de transmisión de gran tamaño. Las herramientas estándar también se rompen bajo cargas de AHSS. Debe actualizarse a aceros para herramientas de primera calidad y recubrimientos avanzados de deposición física de vapor (PVD) para sobrevivir a la fricción y presión extremas generadas por los aceros martensíticos y de doble fase.
El tonelaje inverso destruye la maquinaria más rápido que las sobrecargas hacia adelante. Los límites de tonelaje inverso suelen situarse entre el 10 y el 20 por ciento de la capacidad de la prensa delantera. Una prensa de 400 toneladas sólo puede manejar de 40 a 80 toneladas de impacto rápido. Debe calcular la carga inversa esperada durante la fase de diseño del troquel. Las estrategias de mitigación son obligatorias para los casos de supresión intensa. Instale amortiguadores de impacto o sistemas de amortiguación hidráulica debajo de la plataforma de la prensa. Estos dispositivos absorben la liberación de energía hacia abajo, protegiendo las conexiones de prensa y los cojinetes de fallas catastróficas. Una amortiguación adecuada prolonga la vida útil del tren motriz de la prensa durante décadas.
Los operadores deben identificar inmediatamente el tonelaje inverso en el taller. Escuche los fuertes chasquidos durante el movimiento de corte. Esté atento a la vibración excesiva de la prensa. Si el suelo tiembla violentamente, el tonelaje inverso es demasiado alto. Las inspecciones visuales a menudo revelan tuercas de tirantes flojas o pintura descascarada alrededor de la corona de la prensa. Recomendamos firmemente la instalación de monitores de tonelaje en el troquel. Estos sensores rastrean los impactos bruscos en tiempo real. Detienen la prensa automáticamente si la carga inversa excede los límites operativos seguros. Los monitores de tonelaje proporcionan los datos exactos necesarios para ajustar el escalonamiento de los punzones y optimizar el troquel.
El cálculo preciso del tonelaje de la prensa mecánica es una evaluación dinámica de las propiedades del material, el diseño de las herramientas y las capacidades de la prensa mecánica. Depender de atajos obsoletos garantiza daños al equipo. Al evaluar una nueva prensa o fresar un nuevo troquel, los equipos deben priorizar la carga total calculada, la posición de la carrera en el momento del impacto, la energía del volante y las capacidades de carga descentrada. Los cálculos adecuados protegen sus inversiones de capital y garantizan una calidad constante de las piezas.
Tome las siguientes acciones para asegurar sus operaciones de estampado:
Valide todos los cálculos manuales utilizando un software de simulación de formación de análisis de elementos finitos (FEA) avanzado antes de finalizar los diseños de herramientas.
Audite las estaciones de troqueles progresivos existentes para identificar oportunidades para escalonar longitudes de punzones y reducir las cargas máximas.
Consulte a los fabricantes de prensas para obtener tablas de curvas de tonelaje específicas para cada máquina en su taller.
Instale monitores de tonelaje en el troquel para rastrear el impacto brusco en tiempo real y evitar daños por tonelaje inverso.
R: La fórmula estándar es perímetro multiplicado por el espesor del material multiplicado por la resistencia al corte del material. Para obtener una estimación rápida en el taller de orificios redondos en acero dulce, multiplique el diámetro del punzón por el espesor del material y luego multiplique por una constante de 80 para obtener las toneladas requeridas.
R: Los estándares de la industria requieren agregar un margen de seguridad mínimo del 30 por ciento al tonelaje total calculado. Este amortiguador tiene en cuenta las variaciones del espesor del material, el desgaste de las herramientas, la fricción dinámica y los cambios inesperados en la resistencia a la tracción del material durante los ciclos de producción.
R: Sí. Agregar corte angular a la cara de un punzón o matriz reduce el tonelaje máximo requerido. Extiende la acción de corte a lo largo de una carrera más larga, cortando el metal gradualmente. Sin embargo, no reduce la energía total del volante necesaria para completar el corte.
R: El tonelaje inverso, o choque brusco, es la liberación repentina de energía cuando el material se fractura durante el corte. Tira violentamente hacia abajo el ariete de prensa. Puede detectarlo por fuertes chasquidos, fuertes vibraciones de la máquina y aflojamiento de los tirantes o conexiones de la prensa.
R: Calcule el tonelaje máximo para cada estación individual por separado. Sume estas cargas individuales para encontrar la fuerza máxima absoluta requerida. Finalmente, ajuste este total hacia abajo si utiliza longitudes de punzón escalonadas para evitar el impacto simultáneo en todas las estaciones.
