Un colapso catastrófico de un troquel en operaciones de estampado a alta velocidad o conformado en frío conlleva un impacto financiero agravante. Los costos directos de reparación de herramientas, los materiales desechados y el tiempo de inactividad de la producción no planificado pueden paralizar un proceso de fabricación. Las velocidades de las prensas modernas superan con creces los tiempos de reacción humana. El monitoreo manual simplemente no puede detectar atascos, apilamiento de trozos o fallas en la expulsión de piezas antes de que el ariete de la prensa alcance el punto muerto inferior (BDC). Los operadores no pueden accionar la parada de emergencia lo suficientemente rápido como para evitar un choque. Depender de la inspección visual deja a los costosos troqueles progresivos completamente vulnerables a anomalías mecánicas impredecibles.
La integración de una red confiable de sensores de protección de matrices automatiza la detección de fallas. Esta configuración detiene la prensa instantáneamente cuando ocurren anomalías. Hace la transición de las operaciones del mantenimiento reactivo al control de procesos inteligente y adaptativo a través de retroalimentación computarizada. Al monitorear la mecánica interna de la herramienta durante cada golpe, los fabricantes protegen sus equipos y garantizan una calidad constante de las piezas.
Coincidencia de fallas específicas: Seleccionar los sensores de protección de matrices correctos requiere mapear tecnologías de sensores (inductivos, fotoeléctricos, fuerza, medición) a modos de falla específicos como avances cortos, avances largos o falla en la expulsión.
El tiempo de respuesta es fundamental: la eficacia del sensor está dictada por la capacidad del sistema de control de la prensa para procesar la señal y activar el mecanismo de embrague/freno antes de que el troquel se cierre por una falla.
Supervivencia ambiental: los entornos de estampado destruyen los dispositivos electrónicos frágiles; La evaluación de sensores en función de la resistencia a golpes, vibraciones y fluidos de corte es tan importante como la precisión de la detección.
Compensaciones entre cableado e inalámbrico: Los avances en los sistemas de transmisores inalámbricos están resolviendo los puntos de falla tradicionales causados por la fatiga del cable y la vibración en herramientas de alta velocidad, lo que reduce drásticamente el tiempo de inactividad.
Tabla de contenido
Un programa exitoso de protección de troqueles debe lograr cero roturas catastróficas de troqueles y, al mismo tiempo, minimizar las paradas falsas. Las paradas en falso frecuentes, conocidas como disparos molestos, degradan gravemente la eficacia general del equipo (OEE). Cuando los disparos molestos se vuelven excesivos, los operadores frecuentemente pasan por alto los sistemas de seguridad para mantener las cuotas de producción. Equilibrar la sensibilidad de detección con la confiabilidad operativa sigue siendo el objetivo principal de cualquier proyecto de integración de sensores en el piso de estampado.

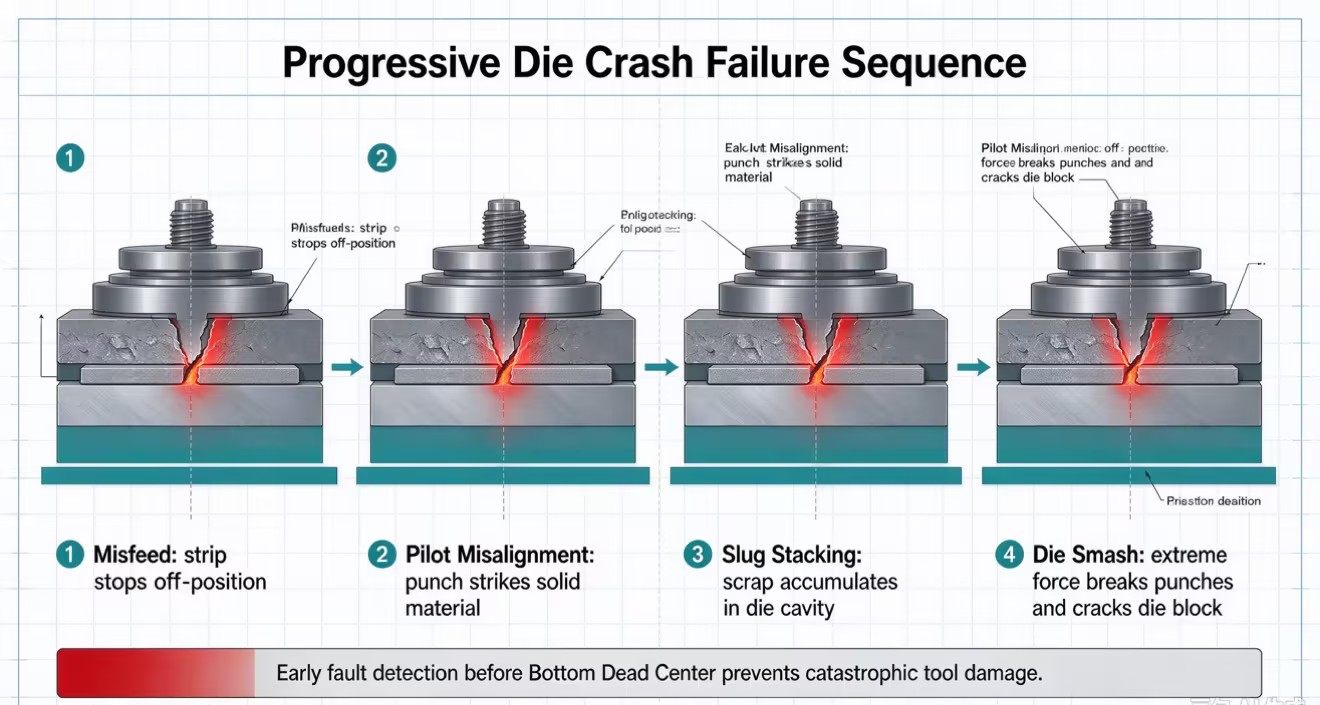

Comprender exactamente cómo fallan los troqueles permite a los equipos de ingeniería seleccionar el método de detección correcto. Diferentes problemas mecánicos presentan firmas físicas distintas durante el ciclo de prensa. Una prensa de 200 toneladas que funciona a 150 golpes por minuto (SPM) transporta una inmensa energía cinética. Cuando esa energía encuentra una obstrucción, el punto más débil de la cadena mecánica falla instantáneamente.
Atascos (cortos y largos): el material no avanza hasta la longitud de progresión precisa. El atascamiento de la bobina, el deslizamiento del alimentador o el tiempo inadecuado de liberación del piloto provocan avances cortos. Los avances largos se producen cuando el impulso lleva la tira demasiado lejos de la estación prevista. Si una tira de acero de 0,060 pulgadas se atasca solo un cuarto de pulgada, los punzones piloto golpean el material sólido en lugar de los orificios piloto preperforados. La fuerza requerida para perforar ese material sólido excede los límites de diseño del punzón, lo que hace que el acero de la herramienta se rompa.
Extracción y apilamiento de trozos: el material de desecho no logra salir del bloque del troquel después de una operación de perforación. Un efecto de vacío o lubricantes de trefilado altamente viscosos pueden hacer que el trozo regrese a la superficie del troquel a medida que el punzón se retrae. Los golpes posteriores comprimen varios trozos juntos. Esto crea una presión extrema localizada que agrieta fácilmente las matrices de matrices o rompe punzones.
Fallas en la expulsión de piezas: las piezas terminadas quedan atrapadas en la cavidad del troquel durante la siguiente carrera. Los eyectores de aire neumáticos pueden fallar o las piezas pueden adherirse al punzón debido a la fuerte adherencia del aceite. Estampar una pieza nueva directamente encima de una pieza no expulsada garantiza daños graves a la herramienta y posibles daños al cigüeñal de la prensa.
Deriva dimensional: el desgaste gradual de las herramientas conduce a piezas fuera de tolerancia en tiradas de producción largas. La expansión térmica durante el estampado a alta velocidad también cambia dimensiones críticas. Los sensores de medición en el troquel detectan esta desviación durante el ciclo de producción en lugar de en la inspección de calidad final, lo que evita esfuerzos masivos de clasificación de desechos.
Operar sin monitoreo interno expone el equipo a riesgos mecánicos severos. La reconstrucción de matrices progresivas complejas requiere semanas de mano de obra especializada por parte de fabricantes de herramientas altamente calificados. Reparar el cigüeñal de una prensa dañado o reemplazar un brazo pitman doblado requiere un aparejo pesado, mecanizado especializado y un tiempo de inactividad prolongado. La energía cinética de un choque severo se transfiere nuevamente a través del ariete, rayando los cojinetes del cigüeñal y desalineando el marco de la prensa. Depender de la suerte o de los reflejos del operador no es una estrategia de fabricación sostenible.
Ningún tipo de sensor detecta todas las fallas. Los ingenieros de herramientas deben construir una red de dispositivos especializados adaptados a las acciones específicas que ocurren dentro de la herramienta. Cada tecnología tiene distintas fortalezas, materiales objetivo óptimos y limitaciones ambientales.
Los sensores inductivos detectan objetos metálicos mediante campos electromagnéticos oscilantes. Cuando un objetivo metálico entra en el campo, las corrientes parásitas extraen energía del oscilador, reduciendo la amplitud y activando la salida del sensor. Son altamente confiables en ambientes sucios porque ignoran por completo los contaminantes no metálicos como el aceite de estampado pesado, el agua y los lubricantes sintéticos. Los fabricantes de herramientas los utilizan para confirmar la posición de la placa extractora, verificar la inserción del pasador piloto o garantizar que la tira de material quede plana sobre el bloque de matriz. Su construcción de estado sólido los hace altamente resistentes a la vibración continua de una prensa estampada.
Los sensores capacitivos detectan materiales no metálicos midiendo cambios en las propiedades dieléctricas. Funcionan bien para detectar componentes de plástico o monitorear niveles de fluidos en sistemas automatizados de lubricación de troqueles. Sin embargo, los sensores capacitivos son muy sensibles a la humedad y la acumulación de petróleo pesado. En entornos de estampado agresivos, la niebla de aceite ambiental puede cubrir la cara del sensor y provocar lecturas falsas, lo que los hace menos ideales para la detección directa de piezas en el troquel.
Los sensores de barrera y retrorreflectantes destacan en la verificación de expulsión de piezas. Proyectan un haz de luz concentrado a través de la trayectoria de eyección. Cuando una pieza expulsada de aire rompe la cortina de luz, el sensor envía una señal de confirmación rápida al control de la prensa. Las variantes de fibra óptica permiten a los fabricantes de herramientas dirigir los cabezales sensores a espacios extremadamente reducidos dentro de la zapata, manteniendo los frágiles componentes electrónicos montados de forma segura fuera de la zona de impacto.
La niebla de aceite pesado y los restos metálicos voladores ensucian fácilmente las lentes ópticas. Esto requiere un mantenimiento regular y sistemas de purga de aire dedicados para mantener las lentes limpias durante el funcionamiento. Si la lente se ensucia, el sensor no registra el haz de luz, provocando una parada falsa. Debe colocar los sensores ópticos con cuidado para minimizar la exposición a la pulverización directa de fluido y a ráfagas de aire a alta presión.
Los sensores de fuerza, que normalmente utilizan células de carga piezoeléctricas, se encuentran dentro o debajo de estaciones de herramientas individuales. Se colocan directamente debajo de las estaciones de acuñar, doblar, estacar y perforar agujeros. Miden la fuerza dinámica ejercida durante la parte de trabajo de la carrera. Al capturar la firma de fuerza única de una buena pieza, el sistema establece una curva de fuerza de referencia.
Estos sensores detectan instantáneamente picos repentinos de tonelaje. Un pico indica apilamiento de trozos, golpes desafilados o variaciones en el espesor del material entrante. Detectar una sobrecarga localizada previene fallas catastróficas antes de que el bloque del troquel se fracture. Proporcionan una resolución mucho más alta que los monitores de tonelaje de prensa estándar, que solo miden la fuerza total del ariete y a menudo pasan por alto sobrecargas pequeñas y localizadas en un troquel progresivo grande.
Los sensores de medición de precisión proporcionan verificación dimensional en tiempo real dentro de la herramienta. Los transformadores diferenciales variables lineales (LVDT) o los sensores de desplazamiento láser miden la longitud de las bridas, la ubicación de los orificios o la profundidad de las formas mientras la pieza todavía está unida a la tira portadora. Utilizan retroalimentación computarizada para detectar microfallos y variaciones de material, golpe por golpe.
Esto detecta errores antes de que causen daños a la herramienta o produzcan desechos. Si una estación de plegado comienza a desviarse de la tolerancia debido a la expansión térmica del acero para herramientas, el sensor de medición alerta al operador inmediatamente. Esto elimina la necesidad de poner en cuarentena y clasificar miles de piezas una vez finalizada una larga producción.
Los sensores acústicos detectan las firmas sonoras específicas de eventos mecánicos. Un atasco de alimentación, un punzón roto o un botón roto crean una emisión acústica distintiva de alta frecuencia. Estos sensores se sujetan directamente a la zapata del troquel y detectan estas anomalías durante la parte de trabajo de la carrera.
Actúan como una capa de diagnóstico secundaria, agregando redundancia a sus sensores de protección de troqueles primarios . El monitoreo acústico es particularmente útil para detectar microfracturas en herramientas de carburo antes de que el punzón se desintegre por completo. El sistema compara el perfil acústico de cada golpe con una línea de base buena conocida, deteniendo la prensa si la firma del sonido se desvía.
Seleccionar el hardware adecuado es sólo la mitad de la batalla. Debe evaluar cómo interactúa el sensor con la dinámica de la prensa y la arquitectura de control. La velocidad, la sincronización y la resistencia ambiental dictan el éxito del sistema en el taller.
La velocidad de prensa (SPM) y el ángulo de parada determinan la rapidez con la que los sensores deben detectar fallas y activar una parada segura. Las prensas de alta velocidad requieren tiempos de respuesta más rápidos y cálculos de sincronización precisos para evitar daños en el troquel. Los ingenieros deben evaluar los puntos de detección de los sensores, el tiempo de respuesta del controlador y el rendimiento real del frenado para garantizar que la prensa pueda detenerse antes de que ocurra una colisión.
Los sensores de límite fijo utilizan umbrales de detección preestablecidos para funciones básicas como la expulsión de piezas y el posicionamiento de materiales. Los sistemas adaptativos inteligentes monitorean los patrones de fuerza y sincronización, ajustando automáticamente los umbrales de detección para adaptarse a las variaciones normales del proceso. Estos sistemas pueden reducir las falsas alarmas y al mismo tiempo mantener una protección confiable del troquel.
Los sensores de estampado deben soportar vibraciones continuas, golpes mecánicos, lubricantes y condiciones industriales duras. Las carcasas resistentes, los grados de protección IP adecuados y los componentes electrónicos resistentes a los golpes ayudan a prevenir fallos prematuros del sensor. La selección de sensores diseñados para aplicaciones de estampado de metal mejora la confiabilidad del monitoreo y reduce el tiempo de inactividad por mantenimiento.
Tecnología de sensores | Material objetivo | Solicitud de estampado primario | Resistencia ambiental | Tiempo de respuesta típico |
|---|---|---|---|---|
Proximidad inductiva | Sólo metales (acero, aluminio, cobre) | Verificación piloto, posición de la placa extractora, detección de avance corto | Excelente (ignora aceite pesado, agua y suciedad no metálica) | < 1ms |
Fotoeléctrico (barrera) | Cualquier objeto sólido | Verificación de expulsión de piezas, cortinas de luz, comprobaciones de retorno de levas | Deficiente (las lentes se ensucian fácilmente con neblina de aceite y escombros voladores) | 1 - 5 ms |
Fuerza piezoeléctrica | Carga mecánica/estrés | Apilamiento de trozos, detección de punzones desafilados, variación del espesor del material | Muy bueno (requiere montaje muy rígido y bolsillos limpios) | < 0,5 ms |
Medición LVDT | Contacto físico | Deriva dimensional, verificación de profundidad de forma, longitud de brida | Bueno (Necesita protección física contra el impacto directo de la chatarra) | 2 - 10 ms |
Emisión acústica | Ondas sonoras de alta frecuencia | Fractura de herramienta, microfisuras en carburo, excoriación severa | Excelente (sujetado firmemente a la zapata exterior) | < 0,1 ms |
Un sensor perfectamente seleccionado fallará si se instala incorrectamente. La interferencia mecánica, el enrutamiento de cables y la integración de controles presentan obstáculos importantes en el taller. La implementación adecuada requiere la colaboración entre los fabricantes de herramientas, los ingenieros de controles y los operadores de prensas para garantizar que el sistema sobreviva a los rigores de la producción diaria.
La colocación adecuada del sensor garantiza una detección precisa y evita daños durante el estampado. Los sensores deben estar empotrados en cavidades protegidas para matrices, lejos de componentes móviles y desechos voladores. Mantener la distancia de detección correcta y tener en cuenta la vibración del troquel y el movimiento de la tira ayuda a mejorar la precisión y confiabilidad del monitoreo.
Los sensores de matriz sensibles requieren una instalación cuidadosa para evitar daños mecánicos y lecturas inexactas. Utilice superficies de montaje limpias, siga las especificaciones de torsión del fabricante y proteja el cableado durante el montaje. Probar los sensores antes de instalar el troquel en la prensa ayuda a identificar posibles fallas y garantiza un funcionamiento confiable.
El cableado y la conectividad confiables son esenciales para mantener el rendimiento del sistema de protección de troqueles. Los cables de calidad industrial y los conectores protegidos ayudan a prevenir daños causados por vibraciones y cambios frecuentes de matrices. Los sistemas de sensores inalámbricos pueden simplificar la instalación, reducir las fallas relacionadas con los cables y mejorar la eficiencia del cambio cuando se configuran correctamente.
Los sensores de protección de troqueles se integran con PLC o controladores de monitoreo dedicados para detectar condiciones anormales y activar paradas de prensa. Las aplicaciones de estampado de alta velocidad pueden requerir módulos de procesamiento especializados para una respuesta rápida. Las ventanas de sincronización programables sincronizan la detección del sensor con la carrera de la prensa, lo que reduce las falsas alarmas y mejora la seguridad operativa.
Los sistemas de sensores en el troquel ayudan a reducir los daños en las herramientas, el tiempo de inactividad de la producción y el desperdicio de material al detectar atascos, extracción de residuos y otras anomalías en el estampado. La detección temprana de fallas protege matrices costosas y mejora la disponibilidad del equipo. El monitoreo confiable también respalda la producción automatizada, lo que ayuda a los fabricantes a aumentar la productividad y reducir los costos operativos a largo plazo.
Audite sus tres matrices progresivas de mayor mantenimiento para identificar los puntos de falla mecánica más frecuentes.
Mapee el tiempo de parada exacto y el ángulo crítico de su prensa utilizando un monitor de tiempo de parada dedicado.
Instale un conjunto de sensores piloto en una única estación de herramientas problemática para probar la supervivencia ambiental y los tiempos de respuesta.
Actualice la interfaz de control de su prensa para admitir interruptores de leva programables para ventanas de interrogación de sensores precisas.
R: Un sensor de protección de troquel detecta eventos mecánicos específicos como atascos, expulsión de piezas o posición de componentes mediante tecnología óptica o de proximidad. Un monitor de tonelaje mide la fuerza total ejercida por la prensa durante la carrera para garantizar que se mantenga dentro de los límites operativos seguros. Los sensores detectan fallas localizadas antes de que afecten el tonelaje total.
R: El tiempo de respuesta depende de la velocidad de la prensa (SPM) y del mecanismo de frenado. Debe calcular el tiempo que le toma al sensor detectar una falla, enviar una señal al controlador y activar el freno antes de que el ariete alcance el ángulo de parada crítico donde se produce el daño al troquel.
R: Sí. Los sistemas transmisores inalámbricos modernos están diseñados específicamente para entornos de alto impacto. Al eliminar los cables físicos, en realidad resuelven los puntos de falla tradicionales causados por la fatiga del cable y la vibración continua del estampado, lo que los hace altamente confiables.
R: Debe montar sensores de fuerza en el troquel directamente dentro o inmediatamente debajo de la estación de herramientas individual. Colocarlos directamente debajo del botón específico del punzón o matriz garantiza que capturen picos de tonelaje localizados con precisión sin interferencia de otras operaciones.
R: Los sensores monitorean el bloque del troquel para garantizar que el material de desecho salga del área después de cada pasada. Si un trozo se retira y se apila, el sensor detecta la anomalía o el pico de presión resultante y detiene la prensa instantáneamente antes de que el siguiente golpe aplaste el troquel.
R: Un interruptor de límite programable, o resolver, define las ventanas de tiempo específicas durante la carrera de prensa cuando un sensor debe ser monitoreado o ignorado. Esto evita paradas falsas durante eventos normales, como ignorar un sensor óptico mientras la herramienta lo bloquea físicamente durante el estampado.
