La prensa eléctrica C Frame es una máquina clave en la fabricación moderna, diseñada para dar forma, perforar, doblar y estampar láminas de metal con precisión. Ya sea que manipule materiales livianos o pesados, esta prensa versátil ofrece eficiencia y precisión. En esta guía, exploraremos el principio de funcionamiento, los pasos operativos y las medidas de seguridad, lo que le ayudará a comprender cómo maximizar la productividad. También aprenderá sobre diferentes tipos, componentes clave y consejos prácticos para hacer que su taller sea más seguro y eficiente y, al mismo tiempo, aumentar la producción. Sumerjámonos en el mundo de las prensas C Frame.

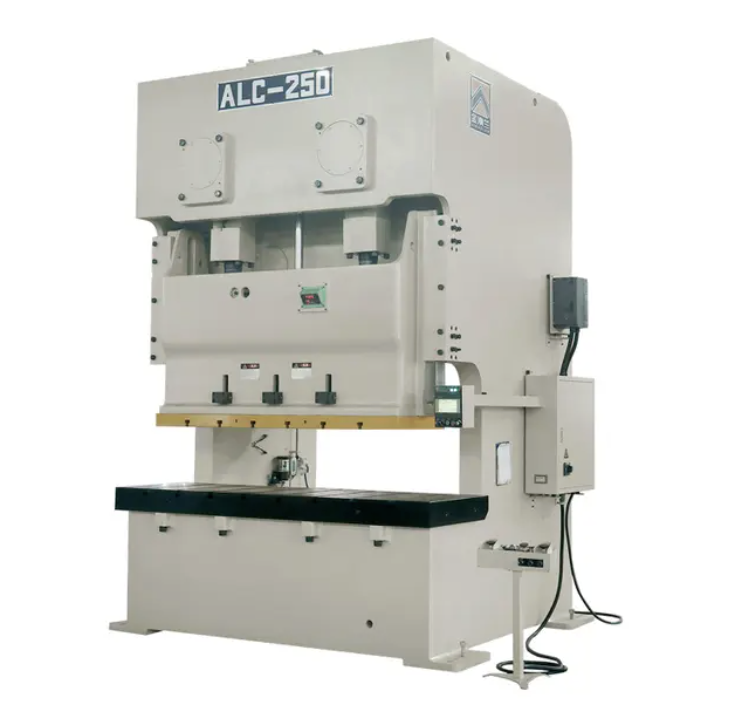

La prensa eléctrica AC Frame es una máquina versátil utilizada en la fabricación. Reforma láminas o perfiles metálicos aplicando fuerza controlada. En esencia, se basa en una estructura resistente, un ariete y herramientas de troquel adecuadas. Se utilizan ampliamente porque son simples pero poderosos.
El nombre proviene de la forma única de su marco. Imagínese una 'C' gigante abrazando el área de trabajo. El lado abierto permite un fácil acceso para operadores y herramientas. También mantiene la máquina compacta mientras soporta cargas pesadas.
Estabilidad: El marco rígido absorbe la fuerza, reduciendo la vibración durante la operación.
Accesibilidad: El diseño abierto facilita la carga y descarga de piezas.
Durabilidad: Construido en acero o hierro fundido, resiste un uso intensivo continuo.
| Operación | Descripción |
|---|---|
| Supresión | Cortar formas planas de chapa. |
| Puñetazos | Creación de agujeros o ranuras en láminas de metal. |
| Doblar | Formar ángulos o curvas en partes. |
| Realce | Hacer patrones en relieve o sangrado. |
| acuñar | Aplicar alta presión para imprimir diseños o detalles. |
Puede realizar tareas livianas o pesadas según el tipo y las herramientas. Existen versiones mecánicas, hidráulicas o neumáticas. Todos utilizan el mismo principio: el ariete presiona el material para darle forma de manera eficiente.
La prensa eléctrica AC Frame puede parecer simple, pero se compone de varias partes críticas. Cada componente desempeña un papel en la configuración del metal de manera eficiente y segura.
La estructura en forma de C forma la columna vertebral de la prensa.
Fabricado en hierro fundido o acero de alta calidad para una máxima durabilidad.
Absorbe energía durante el funcionamiento, manteniendo bajas las vibraciones.
El diseño abierto permite cambios fáciles de herramientas y un mejor acceso del operador.
El ariete se mueve hacia arriba y hacia abajo para cortar, perforar o dar forma al material.
Normalmente sigue un movimiento rectilíneo para obtener resultados precisos.
Su velocidad y fuerza dependen del tipo de sistema de accionamiento.
El troquel se asienta sobre la mesa de la prensa; el punzón presiona el material en él.
Trabajan juntos como un molde y un sello.
Las operaciones comunes incluyen corte, doblado, punzonado y estampado.
Ejemplos de formas de matrices: perfiles cuadrados, circulares y personalizados.
| Tipo | Componentes | Cómo funciona |
|---|---|---|
| Mecánico | Volante, cigüeñal, embrague, freno | Convierte el movimiento de rotación en fuerza lineal para el ariete. |
| Hidráulico | Cilindros, controles de fluidos. | Utiliza presión hidráulica para mover el ariete con precisión |
| Neumático | Compresor de aire, cilindro | El aire comprimido impulsa el movimiento del ariete para tareas más ligeras |
| Eléctrico | Motor, sistema de engranajes | El motor acciona el ariete directamente, apto para velocidades variables. |
Mantiene las piezas móviles funcionando sin problemas y reduce el desgaste.
Las prácticas comunes incluyen puntos de engrase automáticos o manuales.
Ayuda a prolongar la vida útil de la máquina y garantiza un rendimiento constante.
Las prensas suelen incluir protectores, enclavamientos y botones de parada de emergencia.
Los operadores siempre deben usar EPP, como guantes, gafas de seguridad y protección para los oídos.
Los controles periódicos y la formación reducen los riesgos de accidentes y mejoran el flujo de trabajo.
Comprender cómo funciona una prensa eléctrica C Frame ayuda a los operadores a utilizarla de manera eficiente y segura. Puede parecer complejo, pero el principio es sencillo.
La prensa convierte el movimiento giratorio de un motor o volante en un movimiento lineal del ariete.
El ariete desciende, presionando el punzón contra el troquel.
La fuerza da forma, corta o dobla el metal exactamente según sea necesario.
El proceso se repite cientos o miles de veces por hora, lo que garantiza una alta eficiencia de producción.
Los sistemas hidráulicos y neumáticos ajustan la fuerza suavemente para diferentes materiales.
Configuración del troquel y el punzón
Primero, asegure el troquel firmemente en la base de la prensa y alinee el punzón con el ariete. Asegúrese de que todo esté orientado correctamente para lograr una forma precisa.
Carga del material
Coloque con cuidado la pieza de metal en el troquel, asegurándose de que quede plana. Utilice guías o topes para mantener el material correctamente alineado durante la operación.
Activación del ariete
Activa el sistema de accionamiento, ya sea motorizado, hidráulico o neumático. Luego, el ariete se mueve hacia abajo, presionando el material dentro del troquel.
Proceso de conformado del metal
A medida que el ariete presiona hacia abajo, el material se deforma para adaptarse a la forma del troquel. Este proceso puede incluir corte, punzonado, doblado, estampado o acuñación.
Extracción e inspección de piezas
Después de formar, levante el ariete y retire con cuidado la pieza terminada. Inspeccione la pieza para verificar su precisión y calidad antes de comenzar el siguiente ciclo.
| Paso | Consejo clave |
|---|---|
| Configuración de troquel y punzón | Verifique nuevamente la alineación antes de la operación |
| Cargando material | Mantenga las manos alejadas; utilizar herramientas para hojas grandes |
| Activación de RAM | Ajuste la velocidad y la presión según el material. |
| Proceso de formación | Esté atento a la deformación y repetibilidad adecuadas |
| Eliminación de piezas | Inspeccionar las piezas para garantizar la coherencia. |
Operar una prensa eléctrica C Frame puede ser riesgoso si no se siguen las medidas de seguridad adecuadas. Analicemos las prácticas esenciales para un uso seguro.
Los operadores deben recibir capacitación formal antes de utilizar la prensa. Deben comprender las capacidades de carga, el funcionamiento del ariete y los procedimientos de emergencia. La certificación garantiza que están calificados para manejar maquinaria de alta fuerza de manera segura. Los cursos de actualización periódicos ayudan a mantener la conciencia y reducir los accidentes.
La protección adecuada evita el contacto accidental con las piezas móviles. Los sistemas de control a dos manos requieren ambas manos para activar el ariete, manteniendo las manos fuera de las zonas de peligro. Son elementos de seguridad sencillos pero muy eficaces.
Los botones de parada de emergencia deben ser de fácil acceso. Los operadores deben saber cómo activarlos instantáneamente en caso de algún problema. Los procedimientos de bloqueo/etiquetado garantizan que la prensa no pueda arrancar durante el mantenimiento o las reparaciones, protegiendo a los trabajadores de movimientos inesperados.
Los operadores deben usar gafas de seguridad, guantes y protección auditiva. En muchos talleres se recomiendan botas y delantales con punta de acero. El EPP reduce el riesgo de lesiones por fragmentos de metal, ruido y componentes en movimiento.
Todas las operaciones deben seguir las pautas de OSHA y los estándares de seguridad industriales relevantes. Las auditorías periódicas y los controles de cumplimiento ayudan a identificar peligros y hacer cumplir las prácticas adecuadas. Cumplir con el código protege tanto a los empleados como a las instalaciones.
| Área de seguridad | Acción clave |
|---|---|
| Formación y certificación | Completar cursos y mantener registros. |
| Protección y control con dos manos | Instale barreras y use activación dual |
| Parada de emergencia y bloqueo | Coloque los botones de manera accesible y siga los procedimientos. |
| EPI | Asegúrese de que los operadores usen protección para los ojos, las manos y los oídos. |
| Cumplimiento | Realizar auditorías y seguir las reglas de OSHA. |
R: Las prensas con marco C manipulan principalmente láminas de metal como acero, aluminio y cobre. También pueden trabajar con láminas de plástico y aleaciones ligeras según utillaje.
R: Las prensas mecánicas utilizan un volante y un cigüeñal para lograr movimientos rápidos y precisos. Las prensas hidráulicas utilizan presión de fluido, lo que ofrece fuerza variable y mejor control para materiales más gruesos o más resistentes.
R: Proporcione capacitación, use protecciones y controles de dos manos, use PPE, siga los procedimientos de bloqueo/etiquetado y cumpla con los estándares de seguridad de OSHA y de la industria.
R: Con un mantenimiento, una lubricación y un funcionamiento cuidadosos adecuados, una prensa con estructura C puede durar entre 15 y 25 años o más en uso industrial.
R: Sí, pueden integrar controles digitales, sensores y alimentadores robóticos para aumentar la velocidad, la precisión y la eficiencia en la fabricación de gran volumen.
Comprender la C Frame Power Press abre las puertas a un conformado de metales más inteligente, más rápido y más seguro. Al dominar su funcionamiento, desde la configuración del troquel hasta la activación del ariete, podrá lograr resultados consistentes y de alta calidad para cada proyecto.
