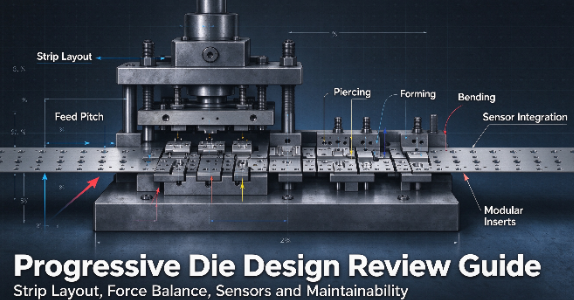

En el estampado de metales de gran volumen, la perfección de la ingeniería dicta el éxito. Los descuidos menores se agravan y provocan graves cuellos de botella en la producción. Una falla en las herramientas a 100.000 golpes por hora destruye los márgenes, daña las prensas y detiene las cadenas de suministro. Cerrar la brecha entre los modelos CAD teóricos y las realidades de la prensa física sigue siendo un desafío constante en el taller. Los tomadores de decisiones deben evaluar si el diseño de matriz progresiva propuesto tiene en cuenta las fuerzas dinámicas, las operaciones simultáneas, la alimentación continua de tiras metálicas y el mantenimiento a largo plazo antes de cortar acero. Esta lista de verificación proporciona un marco riguroso para evaluar propuestas de herramientas. Al auditar los diseños de las tiras, la secuenciación de las estaciones, la selección de materiales y la integración de sensores, los equipos de ingeniería pueden validar la viabilidad. Puede seleccionar socios de fabricación capaces de ofrecer millones de ciclos impecables sin tiempos de inactividad inesperados.
El diseño de la tira dicta la rentabilidad: la optimización inicial de la utilización del material y la precisión de la progresión evita costos excesivos de desechos y garantiza una estabilidad continua de la tira en todo el troquel.
La ejecución simultánea no es negociable: las operaciones secuenciales deben diseñarse para equilibrar las fuerzas de corte y conformado simultáneamente en un solo golpe, evitando el desgaste desigual del troquel y la deflexión de la prensa.
La integración de sensores mitiga la catástrofe: las tiradas de gran volumen requieren sensores integrados en el troquel para la detección de problemas de alimentación y la prevención de tirones para proteger la herramienta de la autodestrucción.
La accesibilidad al mantenimiento define el tiempo de actividad: un diseño de troquel progresivo superior utiliza insertos modulares de cambio rápido para componentes de alto desgaste, lo que reduce drásticamente el tiempo de inactividad durante el afilado de rutina.
Tabla de contenido

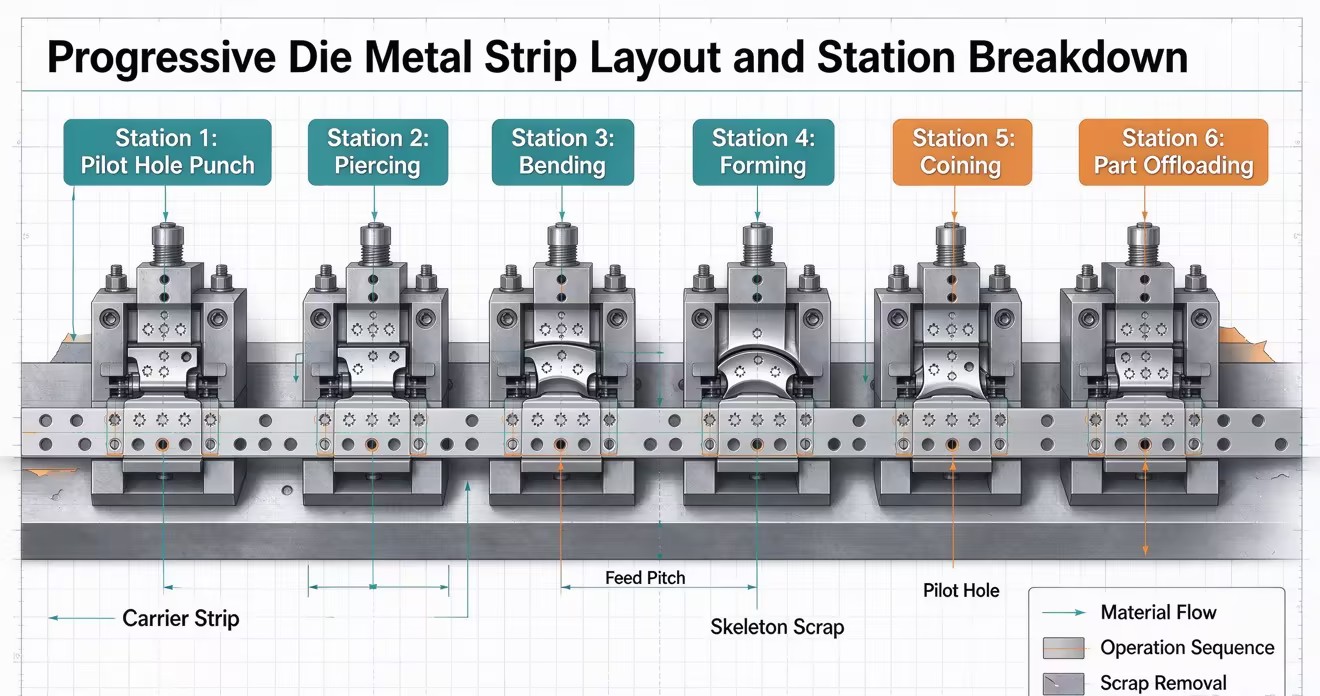

El diseño de la tira constituye la base de cualquier operación de estampado. La evaluación se centra en maximizar la utilización del material y al mismo tiempo mantener suficiente resistencia de la banda portadora para alimentar la tira metálica continua con precisión. Un diseño defectuoso compromete toda la producción, provocando problemas de alimentación e inestabilidad dimensional.
La materia prima representa el mayor gasto continuo en estampación. Los ingenieros calculan el paso y el ancho óptimos para minimizar los desechos del esqueleto sin debilitar el transportador. Evaluar las estrategias de anidamiento frente al costo de un stock de bobinas más amplio requiere cálculos matemáticos complicados. Los diseños de doble fila o los perfiles entrelazados reducen drásticamente el desperdicio al estampar piezas metálicas complejas de gran volumen. Debe analizar los requisitos de dirección de la fibra. El formado a lo largo de la fibra evita el agrietamiento en aceros de alta resistencia, incluso si eso significa sacrificar algunos puntos porcentuales de utilización del material. El diseño debe equilibrar el ahorro de material con los límites físicos del metal.
La selección del tipo de portador apropiado depende de la geometría de la pieza. Los soportes centrales brindan estabilidad a las piezas simétricas, lo que permite un flujo uniforme del material. Los portadores de un solo borde o de doble borde permiten un conformado de acción lateral agresivo y perforación de levas. Diseñar correctamente los elevadores mantiene la tira perfectamente nivelada durante el avance. Esto evita atascos, distorsiones o atascos en la alimentación. Los levantadores de material accionados por resorte o nitrógeno deben proporcionar suficiente fuerza hacia arriba para limpiar la matriz del troquel sin inducir vibración en la tira. Si la tira rebota durante el ciclo de alimentación, los pasadores piloto no alcanzarán sus objetivos, provocando un problema de alimentación.
El paso de progresión dicta la distancia exacta que avanza el material durante cada ciclo de prensa. Calcular esta dimensión requiere tener en cuenta el tamaño físico de la pieza en bruto, el ancho de la red de conexión y el espacio libre requerido entre estaciones. Si el paso es demasiado apretado, la red se romperá bajo tensión. Si está demasiado flojo, el desperdicio de material se dispara. Los agujeros piloto se deben perforar en la primera estación. Estos orificios se acoplan con pasadores piloto con punta de bala en estaciones posteriores para alinear la tira hasta lograr una alineación perfecta antes de que los punzones de corte hagan contacto. Dimensionar correctamente los orificios piloto garantiza que la tira se pueda ubicar con precisión sin distorsionar los bordes del orificio.
Diseñar el diseño para que requiera una elevación mínima de la tira permite velocidades de prensa más rápidas. Una elevación excesiva obliga a la prensa a operar con una carrera más larga, lo que limita la eficiencia de las carreras por minuto. Valide que la carrera del troquel se adapte al espacio libre de la pieza sin un recorrido excesivo excesivo. Mantener la progresión ajustada garantiza la máxima eficiencia y reduce el desgaste de los cojinetes de la prensa. También debes tener en cuenta la red elástica. Al dibujar o formar características profundas, la red portadora debe flexionarse y estirarse sin romperse. La incorporación de bucles de expansión en el diseño del soporte absorbe este material, manteniendo constante la distancia de paso general.

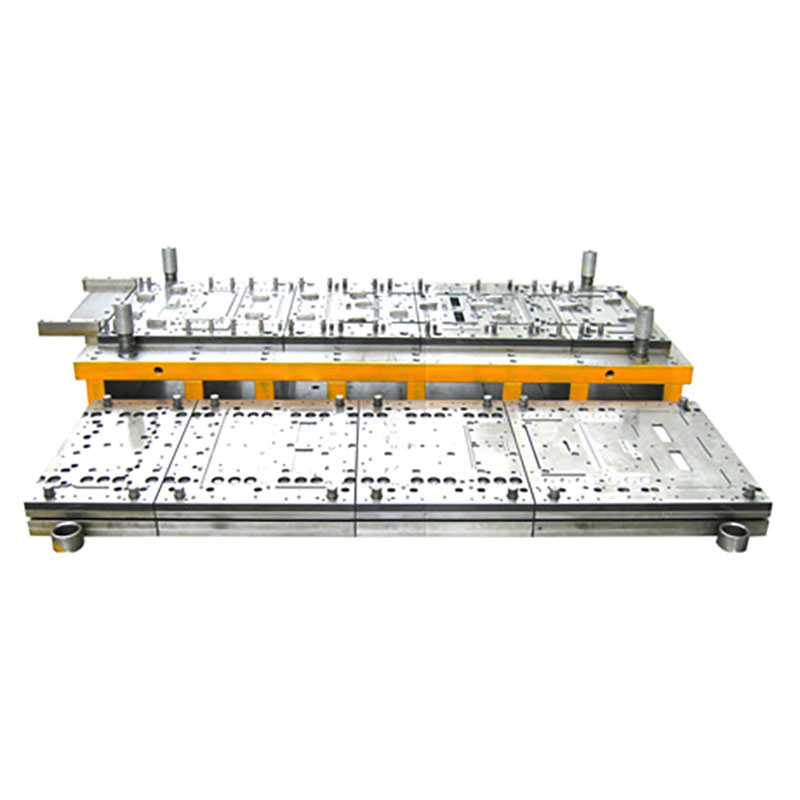

Cada estación en un Troquel Progresivo realiza su operación sin comprometer la integridad de la tira. Las piezas metálicas complejas requieren una sincronización perfecta para mantener la precisión dimensional.
Distribuya las operaciones de gran tonelaje a lo largo de la longitud del troquel. Esto evita una carga descentrada en el ariete de la prensa. La carga descentrada provoca la deflexión del ariete, lo que provoca un desgaste prematuro del troquel y un espesor desigual de las piezas. La utilización de longitudes de punzón escalonadas reduce el impacto inicial. El paso de los punzones por una fracción del espesor del material minimiza el ruido acústico y protege los cojinetes de la prensa de picos de tonelaje masivos. Cuando varios punzones golpean el material simultáneamente, la fuerza de ruptura puede dañar el marco de la prensa. Escalonar la longitud de los golpes en sólo unas pocas milésimas de pulgada divide esta fuerza en incrementos manejables.
Los aceros de alta resistencia poseen una importante memoria de material. La evaluación del diseño para estaciones de sobreflexión o operaciones de acuñación contrarresta esta elasticidad natural. La revisión de los datos del análisis de elementos finitos valida las estrategias de compensación de la recuperación elástica antes de cortar acero. Depender del ensayo y error durante la fase de prueba retrasa los lanzamientos de producción. Debe diseñar las estaciones de formación con bloques de levas ajustables o inserciones ajustables. Esto permite a los fabricantes de herramientas ajustar el ángulo de sobreflexión en el piso de la prensa sin tener que sacar toda la herramienta de la máquina.
La placa extractora mantiene el material plano contra el bloque de matriz mientras los punzones se retraen. Sin una placa extractora robusta, el material se levantaría con los punzones, destruyendo la banda de soporte y provocando un gran atasco. Los ingenieros deben calcular la fuerza de extracción exacta requerida en función del perímetro de corte total y la resistencia al corte del material. Resortes helicoidales de alta resistencia o cilindros de gas nitrógeno autónomos proporcionan esta fuerza. Los resortes de nitrógeno ofrecen una huella más compacta y brindan toda su fuerza en el contacto inicial, lo que los hace superiores para materiales de alta resistencia. La placa extractora también actúa como guía secundaria para punzones perforadores delgados, evitando que se desvíen y se rompan bajo cargas laterales pesadas.
Asegure ángulos de tiro y espacio libre adecuados en las cavidades del troquel. Esto facilita un desprendimiento fiable de chatarra. La retención de desechos, conocida como extracción de desechos, ocurre cuando los desechos se adhieren al punzón y se retraen hacia el troquel. Esto destruye la herramienta en el siguiente golpe.
Incorpore ángulos de corte en la cara de los punzones perforadores para romper la succión de la película de aceite.
Instale pasadores eyectores con resorte dentro del centro de los punzones para empujar físicamente el trozo hacia abajo.
Utilice botones de troquel con boca acampanada que se ensanchen ligeramente por debajo de la superficie de corte para evitar que se acumulen los trozos.
Integre ráfagas de aire específicas sincronizadas con la carrera de la prensa para expulsar los desechos de la zona de corte.
Aplique sistemas de vacío debajo de la zapata del troquel para tirar activamente los trozos livianos hacia el conducto de desechos.
La producción de gran volumen exige materiales de herramientas que resistan el desgaste, la irritación y la fatiga. El costo inicial de los materiales premium compensa los intervalos de mantenimiento extendidos.
Es obligatorio especificar carburo de tungsteno para punzones de alto impacto en tiradas de volumen ultraalto. El carburo ofrece una resistencia al desgaste excepcional pero carece de dureza para soportar deflexiones laterales severas. La selección de aceros para herramientas adecuados en función de su tenacidad garantiza la longevidad de la herramienta. Debe hacer coincidir el material de la herramienta con el modo de falla específico de esa estación. Si un punzón se astilla, necesita más dureza. Si pierde su filo rápidamente, necesita más resistencia al desgaste.
Material de herramientas | Características primarias | Aplicación ideal en troqueles progresivos |
|---|---|---|
Acero para herramientas D2 | Alto contenido de carbono y alto contenido de cromo. Buena resistencia al desgaste. | Estaciones estándar de corte y formación para volúmenes moderados. |
Acero de alta velocidad M2 | Excelente tenacidad y equilibrio de desgaste. | Golpes sometidos a alto impacto y fuerzas laterales moderadas. |
CPM-10V | Metalurgia de polvos. Extrema resistencia al desgaste. | Matrices de corte de alto desgaste para estampación de materiales abrasivos. |
Carburo de tungsteno | Máxima dureza. Frágil bajo cargas laterales. | Punzones perforadores y ciegos rectos de volumen ultraalto. |
La evaluación de los recubrimientos por deposición física de vapor reduce la fricción. Los recubrimientos como TiN, TiCN y TiAlN son muy eficaces al estampar acero inoxidable o aluminio. Estos metales tienden naturalmente a soldarse en frío al acero para herramientas desnudo, un proceso conocido como excoriación. La verificación de las especificaciones del tratamiento térmico garantiza que se mantenga la tenacidad del núcleo junto con la dureza de la superficie. Un punzón con una superficie dura pero un núcleo quebradizo se rompe con las velocidades de producción. El tratamiento criogénico después del ciclo inicial de enfriamiento y revenido estabiliza la microestructura del acero. Esto evita cambios dimensionales en los componentes de las herramientas con el tiempo y aumenta la vida útil general contra la fatiga.
Operar a altas velocidades sin un monitoreo continuo presenta riesgos operativos. El diseño debe incorporar de forma nativa tecnología de sensores para detener la prensa instantáneamente al detectar una anomalía.
La integración de sensores de proximidad u ópticas láser verifica que la tira metálica continua haya avanzado hasta el paso exacto de micromilímetros. El uso de pasadores piloto con sensores incorporados detecta si la tira está desalineada antes de que se cierre el troquel. Si el pasador piloto no puede entrar completamente en el orificio piloto, el sensor envía una señal de falla al control de la prensa. Esto provoca una parada de emergencia en milisegundos, evitando que la matriz rompa las piezas a medio formar.
Integrar docenas de sensores en una sola herramienta requiere una estrategia de cableado meticulosamente planificada. Los cables sueltos que cuelgan de la parte superior del zapato inevitablemente serán cortados por componentes en movimiento o aplastados por chatarra rebelde. Los ingenieros deben diseñar canales dedicados fresados directamente en la zapata del troquel para encaminar los cables de los sensores de forma segura. Consolidar todas las conexiones de los sensores en una caja de conexiones sellada y resistente montada en el costado de la herramienta simplifica el proceso de configuración. Cuando la herramienta se carga en la prensa, el operador solo necesita conectar un único cable umbilical de múltiples clavijas para conectar la herramienta con el sistema de control de la prensa. Esto elimina errores de cableado y reduce drásticamente el tiempo de cambio.
El diseño de sensores ópticos o acústicos confirma que la pieza final se ha separado con éxito del soporte. Una pieza que queda en el bloque de troquel causa graves daños en la carrera siguiente. La supervisión de los conductos de desechos evita que se produzcan copias de seguridad. Si los proyectiles se acumulan en el conducto, eventualmente aplastarán la matriz del troquel y romperán los punzones perforadores. Los monitores de tonelaje piezoeléctricos instalados en el marco de la prensa rastrean la fuerza de cada golpe. Si un punzón se rompe o una bala tira, la firma del tonelaje cambia instantáneamente. El monitor detecta esta desviación y detiene la prensa antes del siguiente ciclo.
Cada herramienta eventualmente requiere afilado y mantenimiento de rutina. El diseño debe permitir a los fabricantes de herramientas dar servicio a la matriz rápidamente sin quitar toda la zapata de la prensa.
La evaluación del uso de bloques de troqueles segmentados e insertos de punzones permite a los equipos de mantenimiento cambiar los componentes desgastados en minutos. Asegurarse de que las inserciones estén enchavetadas o con clavijas garantiza una alineación infalible y repetible. Los fabricantes de herramientas no deberían necesitar indicar o alinear manualmente los componentes de corte durante un cambio a mitad de camino. El diseño modular transforma una reparación de varias horas en una parada rápida.
La alineación entre las zapatas superior e inferior depende completamente de los pasadores y casquillos guía. Para operaciones de alta velocidad, los casquillos estándar de bronce macizo generan demasiada fricción y calor, lo que provoca expansión térmica y atascamiento. La especificación de pasadores guía con rodamientos de bolas precargados elimina este problema. Los sistemas de rodamientos de bolas proporcionan una alineación sin holgura, lo que garantiza que los punzones entren en la matriz del troquel perfectamente centrados en cada golpe. Esta estrecha alineación es fundamental cuando se trabaja con materiales delgados que requieren espacios de corte extremadamente ajustados. Los ingenieros también deben especificar la longitud correcta del pasador para que los pasadores guía permanezcan completamente enganchados en los casquillos antes de que los punzones entren en contacto con el material.
Verificar que el diseño incluya una vida útil de afilado adecuada en todos los componentes de corte extiende la vida útil total. La estandarización de las placas de cuña permite a los técnicos restaurar fácilmente las alturas del punzón y del troquel después del rectificado de mantenimiento. Cuando un punzón se pule unas pocas milésimas de pulgada, se debe colocar una cuña correspondiente detrás para mantener la profundidad de formación exacta. Diseñe la placa extractora con ventanas extraíbles. Esto les da a los fabricantes de herramientas acceso directo a los punzones perforadores sin tener que desatornillar todo el pesado conjunto extractor de la zapata superior.
Seleccionar un socio de herramientas requiere mirar más allá del archivo CAD. Debe evaluar sus procesos de validación, rigor de ingeniería y capacidades de fabricación.
Requerir simulaciones cinemáticas y estudios de viabilidad de formación demuestra que el diseño funciona en un entorno virtual antes de la construcción. El análisis de elementos finitos predice el adelgazamiento, el desgarro y la recuperación elástica del material. Los proveedores de herramientas que se saltan la simulación dependen de métodos obsoletos de prueba y error. Esto conduce a ciclos de prueba interminables, fechas de entrega perdidas y herramientas que nunca funcionan a la velocidad indicada. Solicite ver los informes de simulación de las estaciones de conformado más complejas. Busque porcentajes de dilución que excedan los límites seguros del material.
Es necesario validar la lógica del proveedor. ¿Analizaron objetivamente si la geometría y el volumen de la pieza justifican una configuración progresiva? A veces, un troquel de transferencia ofrece un mejor control dimensional para elementos embutidos profundos que deben separarse de la tira con antelación. Un socio competente recomienda el proceso correcto en función de la física y el volumen de producción. Calcularán los límites de tonelaje inverso de sus prensas específicas para garantizar que la herramienta no dañe su equipo.
Es obligatorio revisar las capacidades de prensa internas del proveedor para realizar pruebas de troqueles a velocidades de producción reales. Hacer funcionar una prensa lentamente no replica las fuerzas dinámicas, la generación de calor y la dinámica de desprendimiento de chatarra de una ejecución de 100 golpes por minuto. El establecimiento de estrictos protocolos FAI, incluidos los requisitos del índice de capacidad del proceso, garantiza que la herramienta produzca piezas dentro de la tolerancia de manera consistente. El proveedor debe ejecutar una tira continua de al menos varios miles de piezas sin detenerse para demostrar que la dinámica de alimentación y desprendimiento de chatarra es estable.
Audite sus propuestas de herramientas actuales con esta lista de verificación de diseño e integración de sensores para identificar posibles puntos de falla antes de cortar acero.
Solicite simulaciones cinemáticas e informes FEA a sus proveedores de herramientas para validar la compensación del resorte y la viabilidad del conformado.
Estandarice los requisitos de integración de sensores en todas las futuras construcciones de troqueles de gran volumen para proteger sus activos de prensa contra accidentes catastróficos.
Implemente estrategias de insertos modulares para componentes de alto desgaste para reducir el tiempo de inactividad por mantenimiento en el piso de la prensa.
R: Los plazos de entrega estándar oscilan entre 8 y 16 semanas. El cronograma exacto depende en gran medida de la complejidad de la pieza, la cantidad de estaciones y la integración de sensores internos. Las fases de prueba avanzadas, que incluyen simulaciones de producción a toda velocidad y ajustes de FAI, amplían el cronograma pero garantizan la confiabilidad a largo plazo en el taller.
R: Los troqueles progresivos manejan la alimentación continua de bobinas a alta velocidad de piezas complejas planas o de forma moderada. Se requieren troqueles de transferencia para embutición profunda o piezas que deben separarse de la tira con antelación. Esto permite que la pieza se mueva entre estaciones independientes sin la restricción de una red portadora continua.
R: Los puntos de referencia de la industria suelen apuntar a una utilización de material del 70 % al 85 %. Las estrategias de anidamiento de piezas tienen un gran impacto en esta métrica. Si bien una mayor utilización reduce el desperdicio de materia prima, los ingenieros deben garantizar que la red esquelética restante conserve suficiente fuerza para pasar con precisión a través de la prensa sin distorsionarse ni pandearse bajo tensión.
R: Los ingenieros utilizan estaciones de sobreflexión, operaciones de acuñación y simulaciones FEA para predecir y contrarrestar la elasticidad natural de los metales de alta resistencia. Al doblar intencionalmente el material ligeramente más allá del ángulo objetivo, el metal se relaja hasta alcanzar la tolerancia dimensional precisa requerida inmediatamente después de salir de la estación de formación.
R: Las causas más frecuentes de fallas incluyen la extracción de residuos, la mala alimentación del material, la irritación y las fallas por fatiga. Las fuerzas de corte desequilibradas provocan una grave deflexión de la prensa. Esto provoca punzones rotos, matrices de matrices dañadas y desgaste excesivo de los cojinetes de la prensa si no se mitiga adecuadamente durante la fase de ingeniería inicial.
R: Los sensores piloto y los monitores de expulsión rastrean continuamente la posición de la tira y la salida de la pieza. Si se produce un atasco de alimentación o una pieza no se expulsa, los sensores se comunican con el control de la prensa para activar una parada de emergencia en milisegundos. Esto detiene el ariete antes de que se cierre sobre una obstrucción, evitando que la herramienta choque.
