En la fabricación de gran volumen, las micropulgadas de desalineación dictan la línea entre tiradas de producción rentables y tasas de desperdicio catastróficas. Los ingenieros de herramientas y los gerentes de producción luchan constantemente contra los defectos de los bordes, el desgaste prematuro del punzón y el tiempo de inactividad impredecible de la prensa. A menudo, los operadores tratan estos problemas como síntomas aislados en lugar de rastrearlos hasta su causa mecánica: espacio inadecuado entre el punzón y la matriz. Establecer y mantener una holgura óptima del troquel no es una fórmula estática. Requiere una evaluación dinámica de las propiedades del material, las condiciones de la prensa y la arquitectura de las herramientas. Esta guía proporciona un marco técnico para evaluar configuraciones de holguras, diagnosticar defectos de piezas y seleccionar soluciones de herramientas que garanticen la precisión dimensional y maximicen la vida útil de la herramienta.

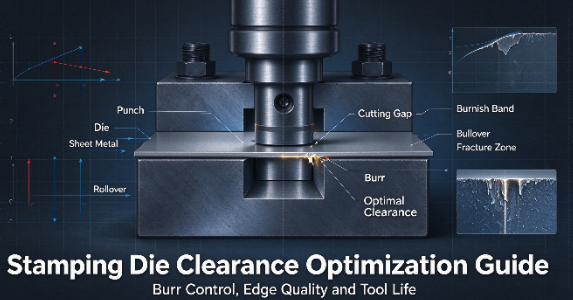

El control de las rebabas es una función de los ángulos de fractura: la holgura óptima del troquel alinea las líneas de fractura superior e inferior durante la carrera de corte, minimizando la altura de las rebabas y reduciendo los costos de desbarbado secundario.
Los espacios libres estrechos no equivalen a una mejor calidad: Los espacios libres demasiado estrechos aumentan exponencialmente las fuerzas de extracción, acelerando el desgaste abrasivo y la irritación tanto en los punzones como en los troqueles.
La vida útil de la herramienta depende de la precisión de la alineación: en espacios libres inferiores a la milésima (p. ej., 0,0003 pulgadas), la cuadratura de los orificios de montaje roscados y los pasadores se convierte en la fuente de error dominante, lo que provoca un desgaste asimétrico.
El material dicta las matemáticas: la resistencia a la tracción, el espesor y el tipo de material (p. ej., aleaciones de titanio como Ti6Al4V versus acero dulce) requieren porcentajes de holgura distintos para evitar microfisuras y fallas por fatiga en la pieza terminada.
Tabla de contenido

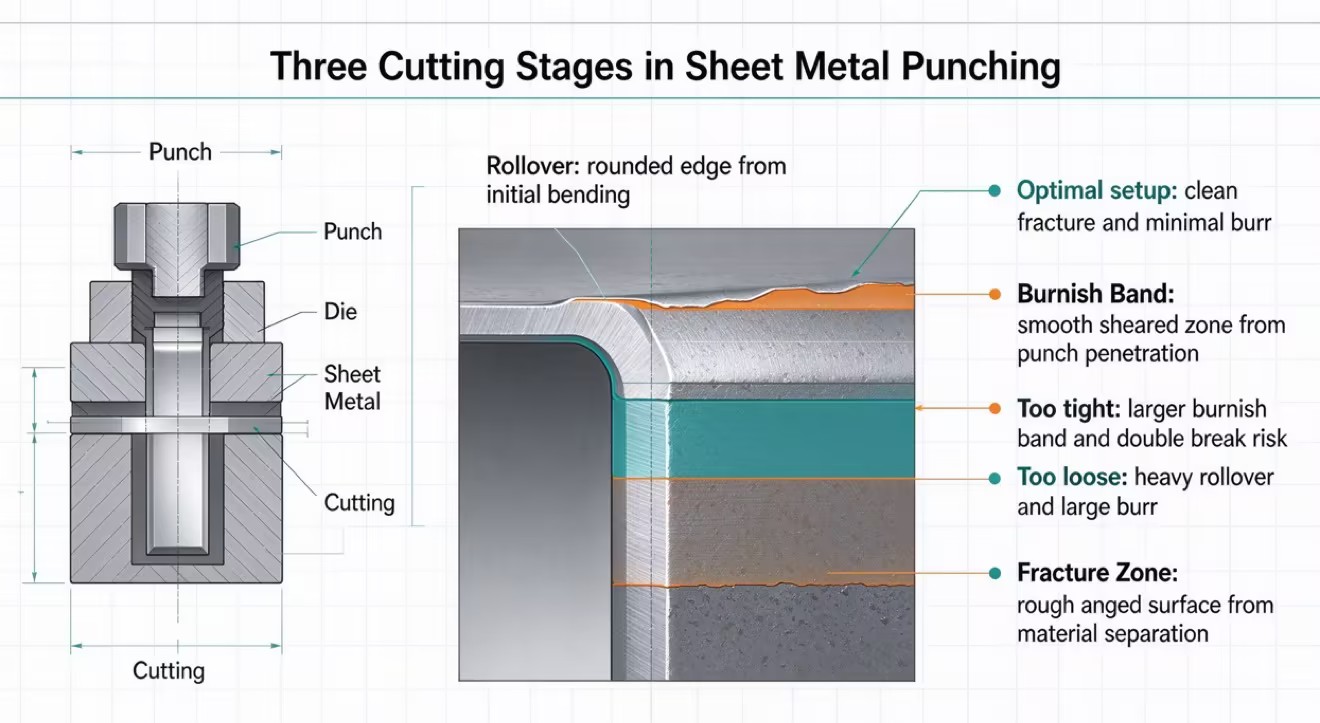

Para controlar la calidad de los bordes en el taller, debe comprender exactamente cómo se comporta la chapa durante una carrera de corte. Un punzón no corta el metal como una hoja de afeitar. En cambio, fuerza al material a pasar por tres fases mecánicas distintas: deformación plástica, penetración y fractura. La relación física entre estas tres fases define la relación de corte a fractura, que es el indicador definitivo del estado de la configuración de su herramienta.
Cuando el punzón hace contacto por primera vez con la chapa, no rompe inmediatamente la superficie. Empuja el material hacia abajo dentro de la cavidad del troquel, estirándolo sobre el borde del troquel. Esta etapa inicial crea un borde redondeado en la parte superior de la pieza, conocido como rollover. A medida que el ariete continúa su carrera descendente, el punzón penetra físicamente el material. El metal se corta contra las paredes del punzón y la matriz, creando una sección suave, vertical y muy pulida en el borde de la pieza llamada banda de bruñido o superficie de corte. Finalmente, el material alcanza su resistencia máxima a la tracción y ya no puede soportar el esfuerzo cortante. Se fractura, se desprende del material original y crea una superficie en ángulo más rugosa en la parte inferior del corte.
La física del espacio libre óptimo depende enteramente de alinear las líneas de fractura generadas durante la fase final del corte. A medida que el punzón penetra en el material, una línea de fractura se propaga hacia abajo desde el borde del punzón. Al mismo tiempo, una línea de fractura correspondiente se propaga hacia arriba desde el borde de la matriz. Cuando se aplica el espacio correcto entre el punzón y la matriz, estas líneas de fractura superior e inferior se encuentran perfectamente en el medio del espesor del material.
Esta intersección perfecta es el objetivo de todo ingeniero de herramientas. Cuando las líneas de fractura se alinean, el material se rompe limpiamente. Esto requiere la menor cantidad de fuerza de corte por parte de la prensa, minimiza la tensión lateral en los componentes de la herramienta y produce un borde limpio con una formación mínima de rebabas. Si el espacio tiene una diferencia de incluso unas pocas diezmilésimas de pulgada, esas líneas de fractura no se cruzarán, lo que obligará a la prensa a trabajar más duro y destruirá la calidad del borde de la pieza.
Los estándares de la industria se basan en marcos de cálculo de referencia para determinar esta brecha antes de que se construya una herramienta. Los ingenieros calculan el espacio libre como un porcentaje del espesor del material, teniendo en cuenta la resistencia al corte y la dureza de la aleación específica que se estampa. Sin embargo, las matemáticas teóricas frecuentemente requieren ajustes empíricos en el taller. Debe basar estos ajustes en una inspección visual de la pieza, ya que las variaciones en los lotes de materiales, la lubricación de la bobina y la rigidez de la prensa alterarán la mecánica de fractura real.
Tipo de material | Espacio libre típico (% del espesor del material por lado) | Notas de comportamiento en el taller |
|---|---|---|
Aluminio blando (p. ej., 1100, 3003) | 5% - 8% | Es propenso a volcarse fuertemente si el espacio libre es demasiado flojo. Se irrita fácilmente con los golpes. |
Acero dulce (p. ej., 1018, A36) | 8% - 10% | Material indulgente. Banda de bruñido transparente generalmente visible a 1/3 de espesor. |
Acero inoxidable (p. ej., 304, 316) | 10% - 12% | Alta tasa de endurecimiento por trabajo. Requiere mayor espacio libre para evitar que el punzón se rompa. |
Aleaciones de alta resistencia (p. ej., HSLA, titanio) | 12% - 15%+ | Fracturas muy tempranas en el derrame cerebral. Requiere un espacio significativo para alinear las líneas de fractura. |
Las rebabas de estampado revelan problemas potenciales con el espacio libre entre el punzón y la matriz. Los defectos comunes incluyen rebabas de fractura, rebabas de extrusión y rebabas de vuelco. Examinar la forma, la altura y el estado de los bordes de las rebabas ayuda a los ingenieros a identificar espacios de corte inadecuados, desgaste de herramientas y deformación del material.
Un espacio de corte insuficiente puede impedir que las líneas de fractura se unan correctamente, lo que provoca un corte secundario, bordes ásperos y un endurecimiento excesivo. Esto aumenta la fricción, acelera el desgaste del punzón y puede producir partículas metálicas que dañan el troquel. El espacio libre adecuado mejora la calidad de los bordes y la longevidad de las herramientas.
Un espacio de corte excesivo permite que la chapa se doble y estire antes de fracturarse, lo que produce rebabas más grandes, bordes ahusados e imprecisiones dimensionales. También puede aumentar los riesgos de deformación y atascos. Ajustar la holgura para que coincida con las propiedades del material ayuda a lograr cortes más limpios y reducir el desbarbado secundario.
Un espacio de corte deficiente puede crear microgrietas en los bordes y concentraciones de tensión que reducen la resistencia a la fatiga de los componentes estampados. Bajo cargas o vibraciones repetidas, estos defectos pueden convertirse en grietas más grandes. La holgura adecuada y el control de calidad de los bordes son particularmente importantes para componentes de alta resistencia y críticos para la seguridad.
La separación incorrecta entre el punzón y la matriz aumenta la fricción, la generación de calor y la adhesión del material durante el estampado. Los espacios reducidos pueden causar irritación y acelerar el desgaste del filo, lo que reduce la vida útil de la herramienta y aumenta los costos de mantenimiento. La holgura optimizada, los materiales de herramientas adecuados y la lubricación ayudan a minimizar el desgaste prematuro.
La fuerza de extracción aumenta cuando la chapa metálica agarra el punzón después del corte, particularmente en condiciones de espacio reducido. Una fuerza de extracción excesiva puede dañar los punzones, las placas extractoras y otros componentes de las herramientas. El diseño adecuado del espacio libre y del extractor ayuda a reducir la tensión mecánica y garantiza una retirada suave del punzón.
La alineación del punzón y el troquel es esencial para mantener un espacio de corte uniforme. Los pasadores guía desgastados, el montaje incorrecto o la deflexión de la prensa pueden crear espacios desiguales, provocando desgaste localizado de la herramienta y rebabas excesivas. Las inspecciones periódicas de alineación ayudan a mantener la precisión dimensional y prolongar la vida útil de las herramientas.
La inspección del borde estampado ayuda a evaluar el espacio de corte y el estado de la herramienta. Los ingenieros examinan vuelcos, áreas bruñidas, zonas de fractura y altura de las rebabas para identificar posibles defectos. Un perfil de borde consistente indica un rendimiento de corte estable, aunque las proporciones aceptables dependen de las propiedades del material y los requisitos de la aplicación.
La desviación del orificio y el tapajuntas a menudo resultan de una desalineación del punzón, un espacio libre desigual o desgaste de las herramientas. Estos problemas pueden producir agujeros ovalados, bordes cónicos y rebabas afiladas que interfieren con el montaje. La alineación precisa y el espacio libre adecuado ayudan a mantener la precisión del orificio y reducen los requisitos de acabado.
Las herramientas PCD y el estampado de metal comparten requisitos similares en cuanto a alineación de vanguardia y precisión dimensional. La holgura o el posicionamiento incorrecto de la herramienta pueden causar desgaste excesivo, desviación del orificio y defectos en los bordes. Mantener la geometría precisa de la herramienta ayuda a mejorar la consistencia del mecanizado y la calidad del producto.
Las herramientas de compactación de polvo y ampollas requieren espacios libres cuidadosamente controlados para evitar fugas de material, rebabas y defectos dimensionales. A diferencia del estampado de chapa convencional, estos procesos tienen requisitos de herramientas específicos de la aplicación. La alineación precisa y la construcción adecuada de las herramientas ayudan a mantener la consistencia del producto y el rendimiento del sellado.
Los diseños de troqueles anti-slug-pull ayudan a evitar que los trozos perforados regresen a la superficie del troquel durante la retirada del punzón. Características como las constricciones controladas del troquel o los mecanismos de retención de residuos mejoran la eliminación de desechos y reducen el daño a las herramientas. Estos diseños son especialmente valiosos en operaciones de estampado de gran volumen donde la extracción de trozos provoca interrupciones repetidas de la producción.
Los materiales de herramientas avanzados, como aceros pulvimetalúrgicos, carburos y herramientas PCD adecuadas, pueden mejorar la resistencia al desgaste en aplicaciones exigentes. Los recubrimientos de superficie como TiN y TiCN ayudan a reducir la fricción y el irritamiento, manteniendo un rendimiento de vanguardia. La selección del material debe coincidir con la pieza de trabajo, las condiciones de estampado y el volumen de producción.
La rigidez y la alineación de la prensa son esenciales para lograr resultados confiables con matrices de estampado de precisión. La deflexión del ariete, la vibración excesiva o el paralelismo deficiente entre el deslizamiento y la plataforma pueden comprometer el espacio de corte y dañar las herramientas. Antes de actualizar a troqueles de estampado de alta precisión, verifique el estado de la prensa, el espacio libre de la guía y la alineación operativa para garantizar un rendimiento constante.
Tome medidas inmediatas para estabilizar sus operaciones de estampado y proteger sus inversiones en herramientas:
Realice una auditoría de desechos y desgaste de herramientas en sus líneas de producción de mayor volumen para identificar defectos recurrentes en los bordes y fallas prematuras de los punzones.
Analice los perfiles de los bordes de las piezas rechazadas con aumento para determinar si sus estándares de autorización actuales requieren una recalibración inmediata.
Implemente un estricto protocolo de inspección visual para los operadores de prensa, centrándose completamente en monitorear la relación de bruñido a fractura durante las corridas de producción.
Audite su equipo de prensa para detectar deflexión del ariete, desgaste de la chaveta y paralelismo antes de instalar herramientas nuevas de alta precisión.
Estandarice sus procedimientos de ajuste de troqueles para garantizar que se mantenga la concentricidad desde el cuarto de herramientas hasta el taller.
R: Los ingenieros calculan el espacio libre como un porcentaje del espesor del material por lado. Los materiales blandos como el aluminio requieren entre un 5% y un 8%, mientras que los materiales más duros como el acero de alta resistencia necesitan entre un 10% y un 15%. Siempre ajuste estas líneas de base teóricas basándose en pruebas empíricas en el taller y en la inspección visual del borde de la pieza.
R: La banda de bruñido indica cuánto penetró el punzón antes de que el material se fracturara. La holgura óptima produce una banda de bruñido que cubre aproximadamente un tercio del borde. Un espacio demasiado estrecho crea una banda de bruñido excesivamente grande, mientras que un espacio demasiado flojo da como resultado una banda de bruñido muy pequeña y un gran vuelco.
R: Sí. Cuando el espacio libre es demasiado estrecho, las líneas de fractura superior e inferior no logran conectarse. Esto fuerza una acción de corte secundaria llamada doble rotura. Provoca bordes irregulares, endurecimiento severo por trabajo, fuerzas de extracción extremas y desgaste abrasivo rápido en las herramientas.
R: La extracción de trozos ocurre cuando el espacio libre óptimo crea un vacío, empujando el trozo perforado hacia arriba sobre el bloque del troquel. Las geometrías sin tacos evitan esto al mecanizar un punto de constricción ligeramente por debajo de la superficie del troquel. Una vez que la babosa pasa este punto de pellizco, no puede regresar hacia arriba.
R: Los materiales más gruesos y con mayor resistencia a la tracción requieren porcentajes de espacio libre mayores. Los materiales de alta resistencia se fracturan antes durante la carrera del punzón. Abrir el espacio permite que las líneas de fractura se encuentren correctamente, lo que reduce las inmensas fuerzas de corte y decapado necesarias para cortar metales duros.
R: Un espacio libre inadecuado provoca fuertes rebabas de salida y grietas microscópicas en los bordes. En aplicaciones aeroespaciales y médicas que utilizan aleaciones de titanio como Ti6Al4V, estas microfisuras actúan como concentradores de tensiones. Bajo cargas cíclicas, estos defectos inician una rápida propagación de grietas, lo que lleva a una falla prematura por fatiga estructural.
