El mantenimiento no planificado de herramientas y las altas tasas de desperdicio destruyen los márgenes en la fabricación de gran volumen. Estos problemas generalmente se remontan a un único punto de falla: la integridad de las herramientas comprometida. Si bien la degradación gradual de la herramienta ocurre naturalmente a lo largo de millones de ciclos, el desgaste prematuro de los troqueles de estampado altera los programas de producción, aumenta el costo por pieza y obliga a realizar reparaciones reactivas de emergencia. Pasar de la lucha contra incendios reactiva a la prevención proactiva requiere una evaluación sistemática de los mecanismos de desgaste. Debe analizar la metalurgia del acero para herramientas, la alineación de las prensas y la química de la lubricación para determinar la intervención más eficaz. Los fabricantes no pueden confiar únicamente en las inspecciones visuales para evaluar el estado de la herramienta. La producción moderna exige una comprensión rigurosa de la física que ocurre dentro de la prensa. Al diagnosticar el modo exacto de falla, los ingenieros implementan soluciones específicas que extienden la vida útil de la herramienta, mejoran la calidad de las piezas y estabilizan la producción.
Identifique primero el mecanismo de desgaste: Distinguir entre desgaste adhesivo (excoriación), desgaste abrasivo, fatiga térmica y fatiga mecánica es fundamental antes de invertir en modificaciones de herramientas o nuevos recubrimientos.
La falta de coincidencia entre el material y el sustrato es el principal culpable: el aumento de los aceros avanzados de alta resistencia (AHSS) con frecuencia supera a los aceros para herramientas heredados, lo que requiere materiales de matriz mejorados o recubrimientos de ingeniería de superficie avanzados (PVD/CVD).
La lubricación y la alineación dictan el retorno de la inversión: incluso los aceros para herramientas de primera calidad fallarán prematuramente si hay una desviación de la prensa, una holgura inadecuada del troquel o una lubricación límite inadecuada.
El mantenimiento predictivo supera al mantenimiento programado: la integración de monitores de tonelaje, sensores en el troquel y sistemas computarizados de gestión de mantenimiento (CMMS) cambia el paradigma de mantenimiento de reactivo a predictivo, maximizando el ciclo de vida del troquel de estampado.
Tabla de contenido
El desgaste del molde de estampación afecta más que los costos de reparación. Las fallas frecuentes en las herramientas aumentan el tiempo de inactividad, las tasas de desperdicio y los gastos de mantenimiento. Establecer puntos de referencia de rendimiento mensurables ayuda a los fabricantes a controlar los costos y mejorar la vida útil de los troqueles.
Tipo de costo | Gastos clave |
|---|---|
Costos directos | Reemplazo de punzones, reparación de troqueles, mecanizado por electroerosión, mano de obra de mantenimiento. |
Costos indirectos | Tiempo de inactividad de la producción, piezas rechazadas, inspección de calidad, entregas retrasadas |
Los costos indirectos pueden aumentar significativamente el impacto financiero total del desgaste prematuro de las herramientas.
Los fabricantes deben controlar los siguientes indicadores:
Golpes por Afilado: Ciclos de estampado entre operaciones de afilado.
Costo de herramientas por pieza: Gastos totales de herramientas divididos por las piezas aceptables producidas.
Tasa de Desecho: Porcentaje de componentes estampados rechazados.
Tiempo de inactividad: Horas de producción perdidas debido al mantenimiento de herramientas.
Vida útil de la herramienta: Carreras totales antes del reemplazo de componentes.
Verifique las propiedades del material: verifique el espesor de la lámina y la resistencia a la tracción.
Evalúe el acero para herramientas: confirme el grado del acero y la dureza de la superficie.
Optimice el espacio libre del troquel: haga coincidir el espacio libre de corte con los requisitos del material.
Establezca objetivos de mantenimiento: utilice recuentos históricos de carreras y datos de rendimiento de herramientas.
Condición de herramientas | Acción recomendada |
|---|---|
Desgaste menor del borde | Afilar e inspeccionar |
Frecuente irritación o abrasión | Mejorar la lubricación o mejorar los recubrimientos |
Daño por puñetazo repetido | Verifique la alineación, la holgura y los materiales de las herramientas. |
Fallos persistentes y alto tiempo de inactividad | Considere el rediseño o reemplazo del troquel |
El objetivo es minimizar el costo de herramientas por pieza aceptable, en lugar de centrarse únicamente en los gastos de reparación individuales.

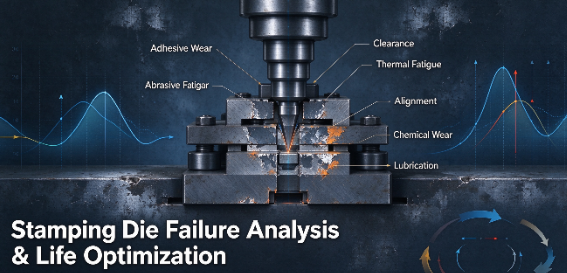

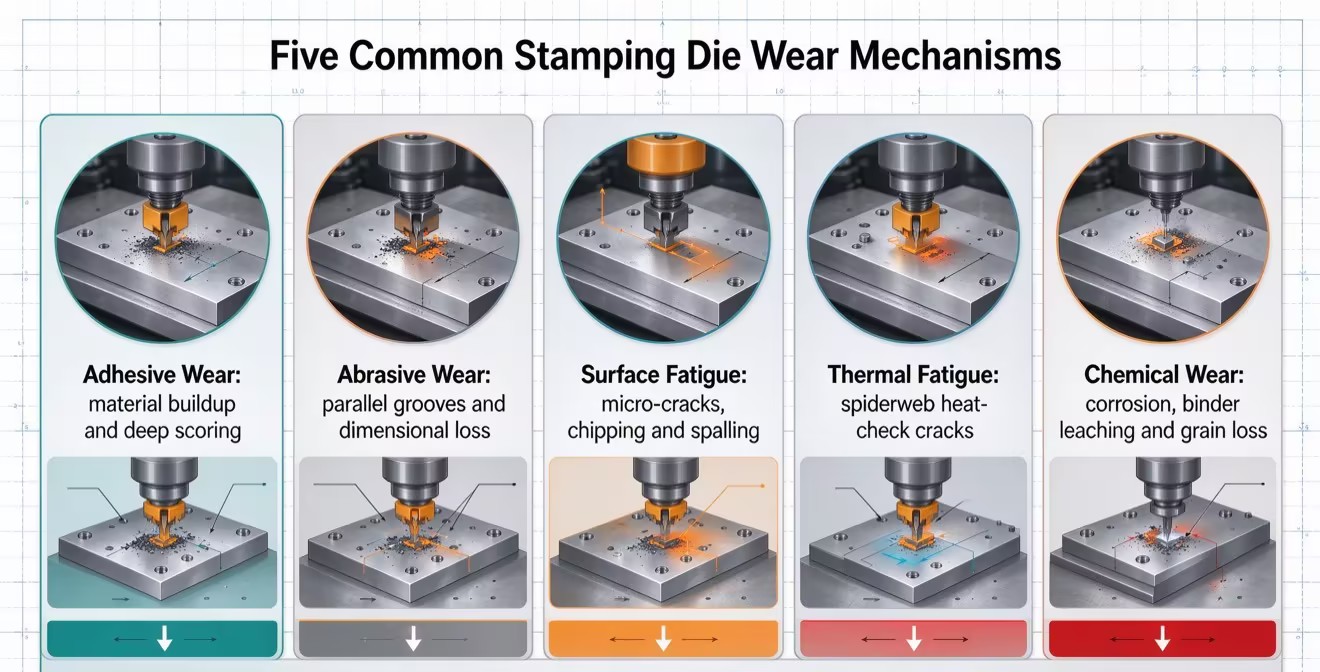

El desgaste prematuro del molde de estampación se debe a la fricción, la tensión mecánica, las fluctuaciones de temperatura y las reacciones químicas. Identificar el mecanismo de desgaste específico ayuda a los fabricantes a seleccionar materiales de herramientas, recubrimientos, lubricación y estrategias de mantenimiento adecuados para extender la vida útil de la matriz.
El desgaste adhesivo ocurre cuando la alta presión y la fricción hacen que la lámina de metal se adhiera a la superficie del troquel de estampado. Esta transferencia de material crea rayones, aumenta la fuerza de desmontaje y acelera el daño de las herramientas. La lubricación adecuada, los recubrimientos de superficie compatibles y las condiciones de formación optimizadas ayudan a reducir el desgaste y mejorar la durabilidad del troquel.
El desgaste abrasivo se desarrolla cuando partículas duras, desechos metálicos o incrustaciones superficiales rayan y eliminan el material de las superficies de las herramientas. Los síntomas comunes incluyen ranuras paralelas, bordes cortantes sin filo e imprecisiones dimensionales. Mantener las superficies de chapa limpias y seleccionar aceros o recubrimientos para herramientas resistentes al desgaste ayuda a minimizar el daño abrasivo.
La fatiga superficial resulta de cargas repetidas de estampado que crean gradualmente grietas microscópicas en el acero para herramientas. Estas grietas pueden convertirse en astillas de bordes, desconchones de superficies o roturas de punzones. El tratamiento térmico adecuado, la dureza y tenacidad equilibradas y la carga controlada ayudan a prevenir fallas prematuras por fatiga.
La fatiga térmica ocurre cuando el calentamiento y enfriamiento repetidos causan expansión y contracción de las superficies del troquel de estampado. Esto puede producir finas grietas en la superficie, conocidas como fisuras por calor, que pueden provocar pérdida de material con el tiempo. La optimización de la velocidad de estampado, la lubricación, el enfriamiento y la selección del material de las herramientas ayuda a reducir el estrés térmico.
El desgaste corrosivo ocurre cuando lubricantes, aditivos o productos químicos de procesamiento incompatibles reaccionan con los materiales de las herramientas. Ciertas formulaciones químicas pueden dañar las superficies de acero para herramientas o aglutinantes de carburo, lo que reduce la resistencia al desgaste y la vida útil. La selección de lubricantes y materiales para herramientas químicamente compatibles ayuda a prevenir fallas relacionadas con la corrosión.
Mecanismo de desgaste | Síntoma visual en pieza/herramienta | Verificación inmediata en el taller |
|---|---|---|
Desgaste del adhesivo (irritación) | Rayado profundo en piezas extraídas, acumulación de material en el punzón | Verifique la concentración de lubricante y la alineación de la boquilla rociadora. |
Desgaste abrasivo (rayado) | Ranuras paralelas en la superficie del troquel, rápida pérdida dimensional | Inspeccione la bobina entrante en busca de escamas de laminación pesadas o rebabas de corte. |
Fatiga superficial (astillas) | Faltan fragmentos en los bordes cortantes, aumento repentino de rebabas | Verifique la dureza del acero para herramientas (HRC) y verifique el paralelismo de la prensa |
Fatiga térmica (comprobación del calor) | Microfisuras en forma de telaraña en la superficie de la herramienta | Supervise la temperatura de funcionamiento de la herramienta y ajuste la velocidad de la prensa |
La identificación del mecanismo de desgaste proporciona los síntomas, pero los ingenieros deben profundizar más para encontrar las causas fundamentales. Las fallas prematuras generalmente surgen de una desconexión entre los parámetros de diseño de la herramienta y la realidad del piso de producción.
Seleccionar el acero para herramientas adecuado requiere equilibrar la tenacidad con la resistencia al desgaste. Los materiales heredados como el D2 ofrecen un rendimiento básico decente para aceros dulces, pero con frecuencia fallan cuando se les asigna la tarea de formar aleaciones modernas de alta resistencia. La transición a aceros de pulvimetalurgia (PM) como CPM-10V o el uso de insertos de carburo sólido proporciona los carburos de vanadio o tungsteno necesarios para resistir la abrasión severa. La distribución uniforme de carburo en los aceros PM evita la gran acumulación de carburo que a menudo provoca astillas en los aceros para lingotes convencionales.
Incluso el acero PM más avanzado fallará si el tratamiento térmico es defectuoso. La descarburación durante el proceso de endurecimiento deja una piel exterior suave que se desgasta instantáneamente. Por el contrario, un templado insuficiente deja el núcleo frágil y propenso a romperse bajo carga. El estricto cumplimiento de las especificaciones metalúrgicas, incluidas las temperaturas de austenización adecuadas y los múltiples ciclos de templado, no es negociable para un troquel de estampado saludable..
La desalineación de la prensa y la deflexión excesiva pueden causar un espacio libre desigual en el troquel, desgaste prematuro del punzón y daños a las herramientas. Los sistemas de guía desgastados, la carga descentrada y la rigidez insuficiente del marco afectan el paralelismo entre el ariete y la plataforma. Las inspecciones periódicas de la prensa, los ajustes de las cuñas y las comprobaciones de alineación dinámica ayudan a mantener la precisión del estampado y prolongar la vida útil de las herramientas.
La extracción de residuos se produce cuando la chatarra perforada regresa a la superficie del troquel en lugar de caer, lo que puede dañar los punzones y los componentes del troquel durante el siguiente golpe. Las causas comunes incluyen succión, lubricación excesiva y magnetismo residual. La geometría adecuada del troquel, los pasadores expulsores y los sistemas adecuados de eliminación de desechos ayudan a prevenir la extracción de residuos y a mantener una producción estable.
Una lubricación inadecuada del estampado aumenta la fricción, el calor y la irritación, acelerando el desgaste del troquel. Los lubricantes deben coincidir con el material de la pieza de trabajo y los requisitos de conformado, particularmente para aceros de alta resistencia y operaciones de embutición profunda. La aplicación constante de lubricante y las inspecciones periódicas de las boquillas ayudan a prevenir puntos secos, mejorar la calidad del conformado y reducir el daño a las herramientas.
Las variaciones de espesor, dureza y condición de la superficie de la chapa metálica pueden afectar el espacio de corte y el rendimiento de las herramientas. Los materiales de alta resistencia como el AHSS requieren mayores fuerzas de conformado y diseños de matrices adecuados. Monitorear la calidad del material entrante y ajustar las especificaciones de las herramientas ayuda a reducir el desgaste inesperado, los defectos dimensionales y las interrupciones de la producción.
Prevenir el desgaste prematuro de los troqueles de estampado requiere una combinación de mejoras de materiales, optimización mecánica, monitoreo automatizado y mantenimiento preventivo. Abordar las causas subyacentes ayuda a mejorar la confiabilidad de las herramientas y reducir los costos de producción a largo plazo.
Los aceros para herramientas y revestimientos de superficies avanzados mejoran la resistencia al desgaste y reducen la fricción en aplicaciones de estampado exigentes. Los aceros pulvimetalúrgicos y el carburo de tungsteno brindan mayor durabilidad para condiciones de operación adecuadas, mientras que los recubrimientos PVD, CVD y TD ayudan a minimizar el desgaste y los daños superficiales. La selección adecuada de materiales y revestimientos puede prolongar la vida útil de la herramienta y reducir la frecuencia de afilado.
La holgura correcta del troquel y la alineación de la prensa son esenciales para un rendimiento de estampado constante. Los ingenieros deben ajustar la separación entre el punzón y la matriz según el espesor del material, la resistencia y los requisitos de corte. Las inspecciones periódicas del paralelismo del ariete, los sistemas de guía y la rigidez de la prensa ayudan a prevenir cargas desiguales, rebabas excesivas y fallas prematuras de las herramientas.
Los sistemas de lubricación automatizados proporcionan una distribución uniforme del lubricante, lo que reduce la fricción y evita el contacto seco durante el estampado. Los sensores en el troquel y los sistemas de monitoreo de tonelaje pueden detectar fuerzas anormales, errores de alimentación y extracción de trozos antes de que ocurran daños importantes. Estas tecnologías mejoran la estabilidad del proceso, minimizan el desperdicio de material y reducen el tiempo de inactividad inesperado.
Los sistemas computarizados de gestión de mantenimiento (CMMS) ayudan a los fabricantes a realizar un seguimiento de los ciclos de estampado, los programas de mantenimiento, los reemplazos de componentes y las fallas de las herramientas. Los datos históricos de rendimiento respaldan la planificación del mantenimiento preventivo e identifican problemas de desgaste recurrentes. Este enfoque basado en datos mejora la confiabilidad del equipo, extiende la vida útil del troquel y reduce los costos de mantenimiento.
Obtenga datos históricos de desechos y tiempos de inactividad para identificar los tres troqueles de mayor mantenimiento que se ejecutan actualmente en sus instalaciones.
Realice una verificación dinámica de la alineación de la prensa para medir el paralelismo del ariete y el espacio libre de la culata bajo el tonelaje de estampado real.
Audite su sistema de aplicación de lubricación actual para identificar boquillas obstruidas, patrones de pulverización inconsistentes o viscosidad de fluido incorrecta.
Verifique que sus espacios de corte coincidan con la resistencia al corte y el espesor específicos del material de la bobina entrante.
Implemente un estricto sistema de seguimiento del conteo de golpes para programar el afilado preventivo antes de que ocurra una falla catastrófica en el borde.
R: La vida útil aceptable varía mucho según el material que se estampa y el acero para herramientas utilizado. Un troquelado de acero dulce estándar podría lograr entre 500.000 y 1.000.000 de golpes entre afilados. Sin embargo, el estampado de aceros avanzados de alta resistencia (AHSS) puede reducir esa vida útil a 50.000 golpes sin recubrimientos especializados ni aceros para herramientas de pulvimetalurgia.
R: La holgura inadecuada del troquel obliga a la herramienta a trabajar más duro. Si el espacio libre es demasiado estrecho, la fricción aumenta exponencialmente, lo que provoca un rápido desgaste abrasivo y excoriación. Si el espacio libre es demasiado flojo, el material se dobla antes de rasgarse, lo que crea rebabas pesadas y aumenta el riesgo de que se produzcan desprendimientos. El espacio libre óptimo distribuye las fuerzas de corte de manera uniforme.
R: El irritamiento en sí es un síntoma, no la causa fundamental. Si bien los operadores pueden pulir el material microsoldado para restaurar la superficie temporalmente, el desgaste volverá a aparecer a menos que se solucione el problema subyacente. La prevención permanente requiere mejorar la química del lubricante, aplicar recubrimientos superficiales antifricción o cambiar el grado del acero para herramientas.
R: No existe un mejor recubrimiento; Depende del modo de falla. El nitruro de titanio (TiN) proporciona una buena resistencia al desgaste de uso general. El carbonitruro de titanio (TiCN) es excelente para ambientes abrasivos. Para operaciones severas de conformado y embutición profunda propensas a irritaciones, los recubrimientos de difusión térmica (TD) o deposición química de vapor (CVD) ofrecen una protección superior.
R: La extracción de trozos atrae la chatarra perforada hacia la superficie del troquel. Cuando la prensa vuelve a realizar un ciclo, el punzón endurecido aplasta el trozo de desecho directamente en el bloque del troquel. Esta presión extrema y localizada causa daños catastróficos inmediatos, frecuentemente rompiendo el borde del troquel o rompiendo completamente el punzón.
R: Sí, muchos recubrimientos PVD y CVD se pueden quitar químicamente y volver a aplicar después de afilar la herramienta. Sin embargo, los ciclos de decapado repetidos pueden degradar la integridad de la superficie del sustrato de acero para herramientas subyacente, lo que podría provocar fragilidad por hidrógeno o cambios dimensionales microscópicos con el tiempo.
